Fiat Bravo Reparaturanleitung :: 1,6-L-motor

Ausbau

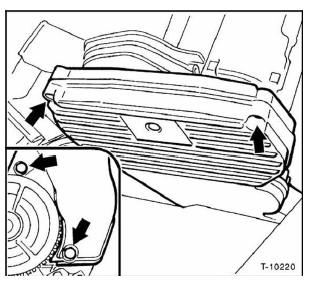

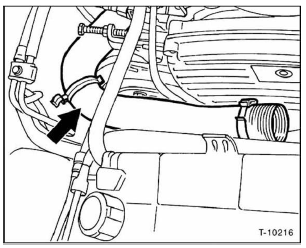

1,6-L-motor


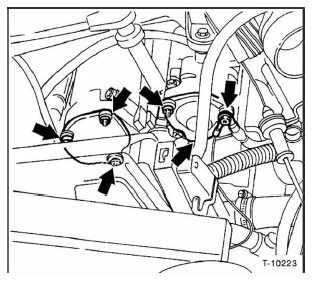

1,6-L-motor


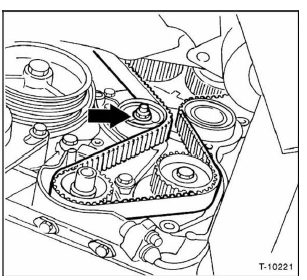

1,6-L-motor


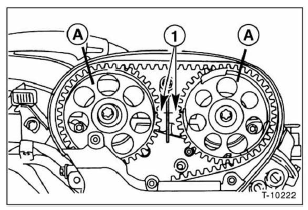

1,6-L-motor


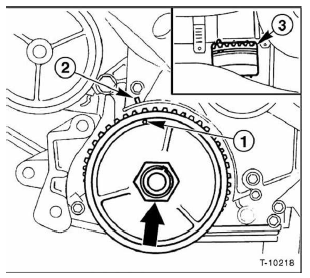

1,6-L-motor


1,6-L-motor


1,6-L-motor


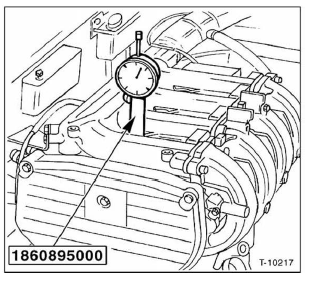

Achtung: die folgende genaue fixierung des motors muß nur vorgenommen werden, wenn zweifel über die korrekte stellung des motors bestehen. Dazu sind verschiedene sonderwerkzeuge von fiat nötig. Falls die nockenwelle über einen größeren winkel verdreht werden muß, darauf achten, daß kein kolben im oberen totpunkt (ot) steht, sonst können ventile oder kolben beschädigt werden. Gegebenenfalls kurbelwelle ca. 90 <1/4 Umdrehung) vor oder nach ot stellen.

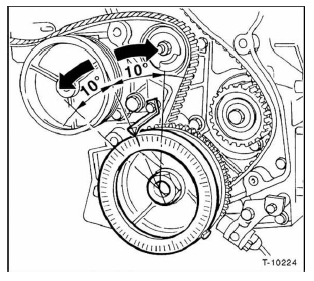

Dabei riemenscheibe jedoch insgesamt nicht weiter als 90 verdrehen.

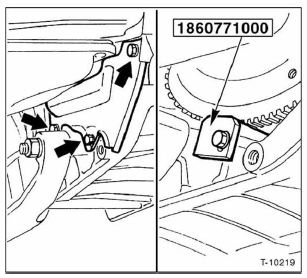

1,6-L-motor


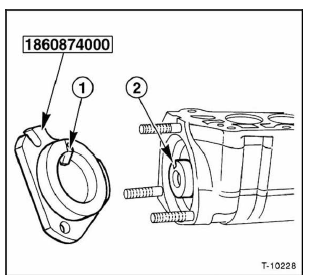

1,6-L-motor


1,6-L-motor


Einbau

1,6-L-motor

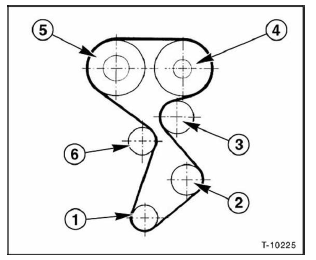

  1. Kurbelwelle

  2. Ölpumpe

  3. Umlenkrolle

  4. Einlaß- nockenwelle

  5. Auslaß-nockenwelle

  6. Spannrolle

Achtung: beim auflegen des zahnriemens darf weder die nockenwellen- noch die kurbelwellenstellung verändert werden.

Sonst können schwerwiegende schäden am motor entstehen, beziehungsweise der motor gibt nicht mehr seine volle leistung ab. Nachdem der zahnriemen gespannt wurde, markierungen von nockenwelle und kurbelwelle nochmals kontrollieren, sie müssen wie vor dem ausbau übereinstimmen.

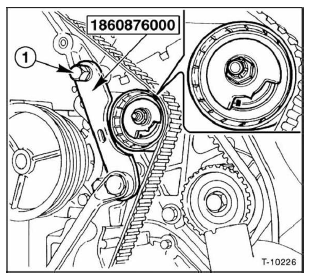

1,6-L-motor


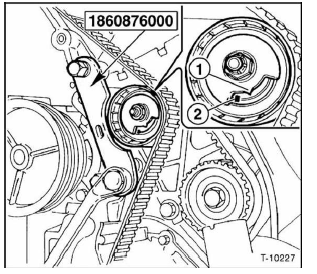

1,6-L-motor
