Fiat Bravo Reparaturanleitung :: 1,6-L-motor
Ausbau
Beim 1,6-l-motor ist eine doppelzündspule am nockenwellengehäuse angeschraubt. Vor arbeiten am ventiltrieb müssen die zündspulen mit halterung ausgebaut werden.
-
Zündung ausschalten.
-
Zündkabelstecker von den zündspulen abziehen. Vor dem abziehen markieren, damit sie an gleicher stelle wieder aufgesteckt werden.
-
Mehrfachstecker -pfeil links- für zündspulen und stecker am kühlmittel-temperaturfühler abziehen -pfeil unten mitte .
-

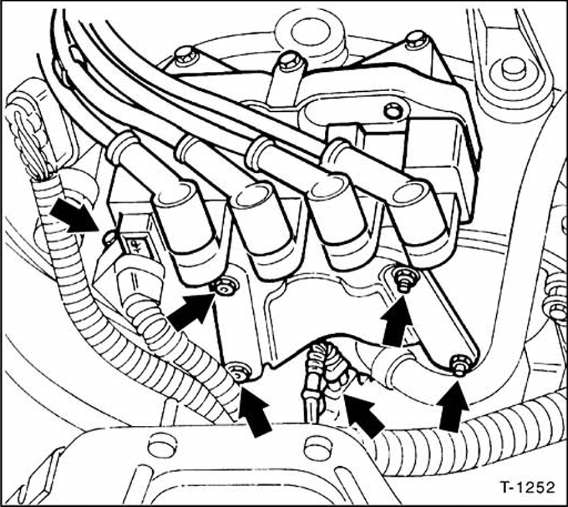

Zündspulen und halter mit 4 muttern abschrauben -pfeile- und abnehmen.
Einbau
-
Zündspulenhalter am zylinderkopf anschrauben.
-
Mehrfachstecker auf zündspulen und kühlmittel-temperaturfühler aufstecken.
-
Zündkabelstecker entsprechend der angebrachten markierungen auf die zündspulen aufstecken.
Prüfen
Hinweis: die widerstandswerte beziehen sich auf eine umgebungstemperatur von +23 c.
-
Sämtliche anschlüsse an der zündspule markieren und abziehen, siehe unter "ausbau".
-

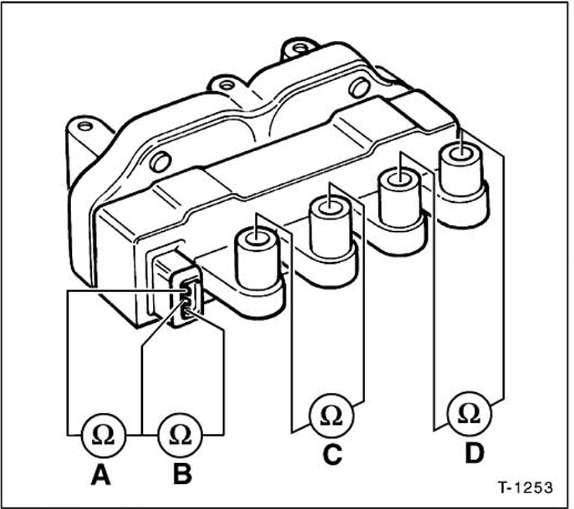

Primärwiderstand prüfen. Der mittlere steckerkontakt ist der plusanschluß, die äußeren beiden kontakte sind die minuskontakte. Prüfspitzen des ohmmeters zwischen oberem minuskontakt und pluskontakt (mittlerer kontakt) anschließen - a - . Hierbei wird der widerstand der zündspule für zylinder 2 und 3 geprüft. Dann ohmmeter zwischen unterem minuskontakt und pluskontakt (mittlerer kontakt) anschließen - b - . Hierbei wird der widerstand der zündspule für zylinder 1 und 4 geprüft.
-
Sekundärwiderstand - c - (zylinder 1 und 4) und - d - (zylinder 2 und 3) prüfen. Dazu prüfspitzen des ohmmeters jeweils zwischen die hochspannungsausgänge anschließen.
