Fiat Bravo Reparaturanleitung :: 1,6-L-motor
-
Batterie ausbauen, siehe seite 251.
-

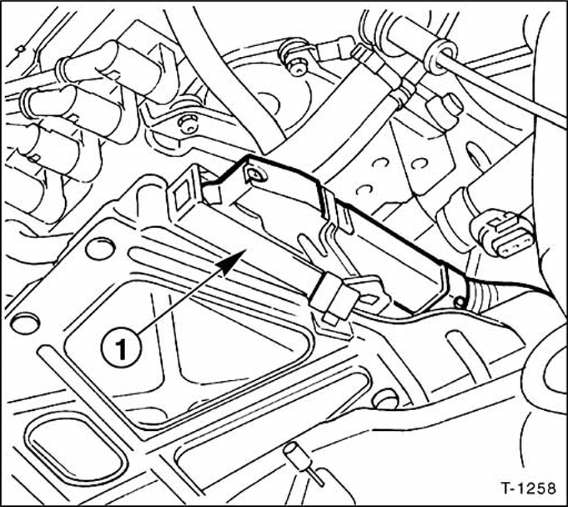

Anschlußstecker am steuergerät abziehen, dazu bügel - 1- hochklappen. Das steuergerät befindet sich an der batterie-konsole.
-

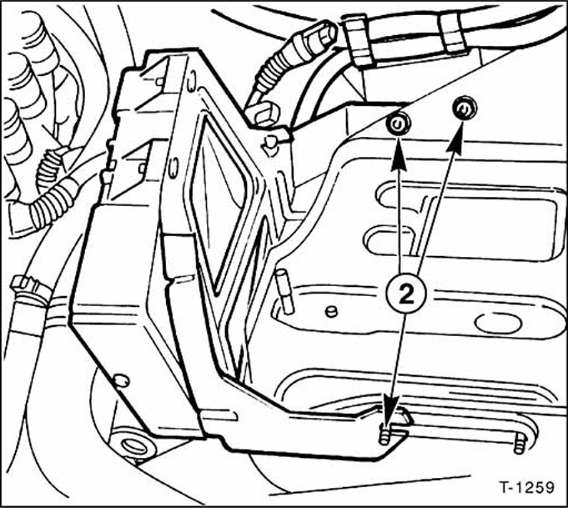

Steuergerät mit halter abschrauben - 2 - die unteren schrauben dienen auch zur befestigung der kabel für anlasser und einspritzanlage.
