Fiat Bravo Betriebsanleitung :: Armaturenbrett
Fiat Bravo Betriebsanleitung / Armaturenbrett und bedienelemente / Armaturenbrett

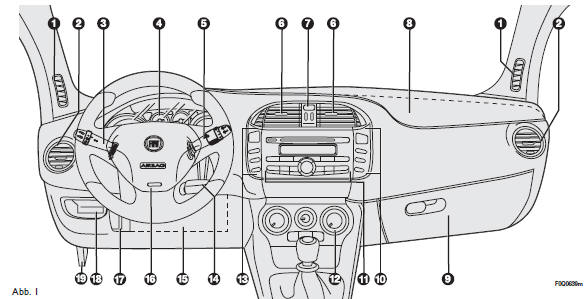

Das vorhandensein und die position der bedienungselemente, der instrumente und anzeigen kann je nach version variieren.
- Luftdüse für die seitenscheiben
- Verstell- und schwenkbare luftdüse
- Hebel für außenlicht
- Instrumententafel
- Bedienhebel für front-/heckscheibenwischer/trip computer
- Verstell- und schwenkbare luftdüse
- Schalter der warnblinkanlage
- Front-airbag beifahrer
- Handschuhfach
- Schaltergruppe zur bedienung der nebelscheinwerfer/nebelschlusslicht und zugang/einstellung der menüs
- Bedienungselemente für das autoradio
- Bedienungselemente für heizung, gebläse und klimaanlage
- chaltergruppe zum zu-/abschalten der elektrischen servolenkung/des asr-systems (soweit vorgesehen) /vordere parksensoren/ kofferraumhaubenöffnung (soweit vorgesehen)
- Zündschlüssel und anlassvorrichtung
- Knie-airbag fahrerseite (wo vorgesehen)
- Fahrer-frontairbag
- Hebel für blockierung des lenkrads
- Klappe für zugang zum sicherungskasten
- Hebel für motorhaubenentriegelung
