Fiat Bravo Reparaturanleitung :: Außenspiegel aus-und einbauen
Ausbau
Achtung: beim elektrisch verstellbaren außenspiegel muß die türverkleidung ausgebaut werden, damit die mehrfachsteckverbindung für die spiegelsteuerung im türrahmen getrennt werden kann.
-

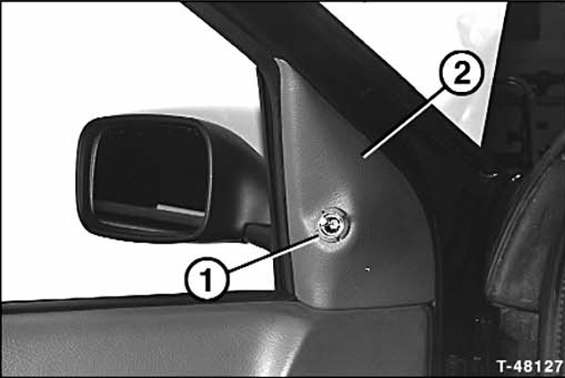

Innere abdeckung für außenspiegel mit kleinem schraubendreher abdrücken. Dabei lappen oder papierpolster unterlegen, damit der lack nicht verkratzt wird. Bei manuell innenverstellbarem spiegel, betätigungsknopf abziehen, nutmutter - 1 - abschrauben und abdeckung - 2 - abdrücken.
-
Außenspiegel abschrauben, dabei spiegel außen festhalten damit er nicht herunterfallen kann.
-
Außenspiegel von der tür abnehmen.
Einbau
-
Außenspiegel ansetzen und anschrauben.
-
Spiegelabdeckung einclipsen beziehungsweise mit nutmutter anschrauben.
-
Betätigungsknopf für spiegelverstellung aufdrücken.
