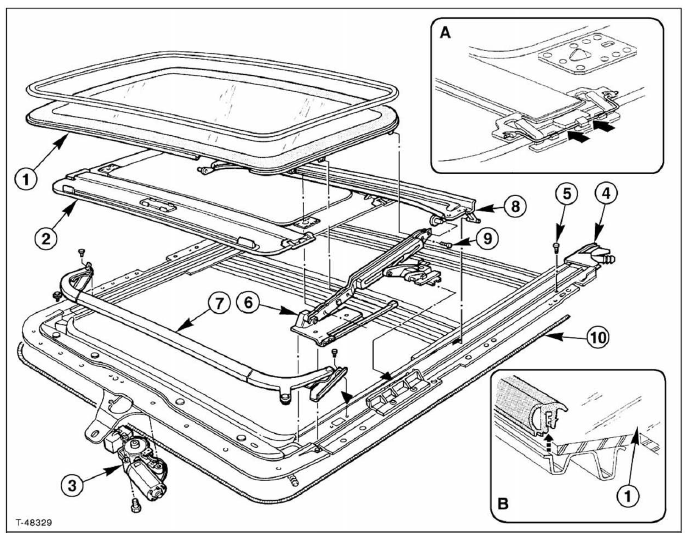

Glasscheibe
Sonnenblende
Elektromotor
Endstücke mit wasserablauf mit "betaseal" angeklebt.
Anschlagschrauben (2 stück)
Scherenschlitten
Windabweiser
Wasserablaufrinne
Befestigungsschrauben für glasscheibe
Achtung: schrauben sind selbstsichernd.
Nach etwa sechsmaligem ein- und ausschrauben gewinde mit neuem sicherungsmittel bestreichen.
Betätigungsseilzug
Befestigung der sonnenblende in den führungen
Befestigung der dichtung auf der glasscheibe
Hinweis
: glasscheibe, dichtung, elektromotor und sonnenblende können bei eingebautem schiebedach ausgebaut werden.
Sämtliche gleitteile mit mehrzweckfett, zum beispiel "molykote pg 30 l", schmieren.
Die gelenkwelle
Linke gelenkwelle 1,4-/1,6-/1,9-l-motor
Äußeres gleichlaufgelenk
Sicherungsring
Schutzmanschette
Profilwelle
Schutzmanschette
Tripodegelenk
Hinweis: beim 1,6-l-motor ist das
tripodegelenk direkt in das ausgleichgetriebe
gesteckt ...
Nockenwelle aus- und einbauen
Beschrieben wird der ausbau beim 1,4-l-motor, abweichende
hinweise für die anderen motoren beachten.
Achtung: werden teile der ventilsteuerung
wiederverwendet,
müssen diese an gleicher stelle eingebaut werden. Damit
keine verwechslungen vorkommen, empfie ...
