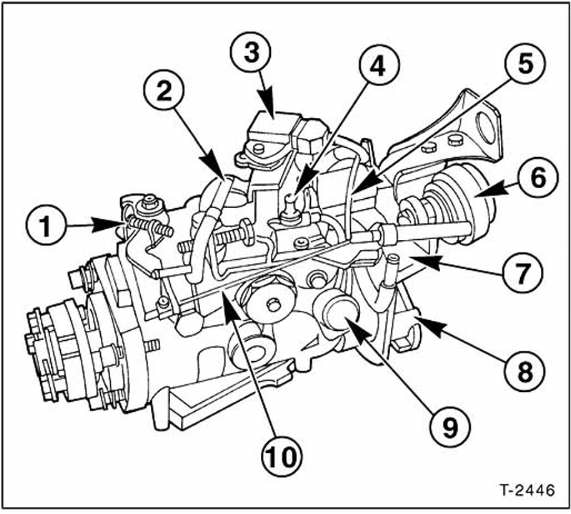

55-/74-Kw-motor (75/100 ps) bis 9/98

Stellschraube für leerlaufdrehzahl
Anschluß für dieselrücklaufleitung zum tank
Fühler für stellung des gashebels
Gashebel
Schutzabdeckung für motor-abstellventil
Stellventil für schnelle leerlaufdrehzahl
Dieselzulaufleitung, vom filter
Anschlüsse für einspritzleitungen
Stellglied für einspritzbeginn
Bowdenzug für kaltstart-drehzahlanhebung
Achtung: einstellungen an der einspritzpumpe sollten nur von der fachwerkstatt vorgenommen werden.
Speziell 1,8-l-motor
Ausbau
Riemenverlauf: 1 - generator; 2 - automatischer riemenspanner;
3 - kurbelwelle; 4 - klimakompressor; 5 - umlenkrolle;
6 - servopumpe; 7 - keilrippenriemen.
Hinweis: bei ausführung ohne klimaanlage entfallen räder
- 4 - und - 5 - .
...
