Fiat Bravo Reparaturanleitung :: Gebläsemotor aus- und einbauen
Der gebläsemotor befindet sich im beifahrerfußraum unterhalb des handschuhfachs.
Ausbau
-
Batterie-massekabel (-) abklemmen. Achtung: dadurch werden elektronische speicher gelöscht, wie zum beispiel motor-betriebswerte. Hinweise im kapitel "batterie aus- und einbauen" beachten.
-

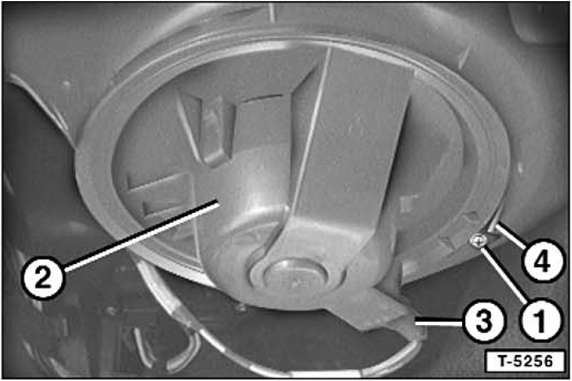

Kreuzschlitzschraube - 1 - herausdrehen.
-
Gebläsemotor - 2 - nach rechts drehen und herausnehmen.
-
Mehrfachstecker-3-abziehen.
Einbau
-
Mehrfachstecker aufstecken.
-
Gebläsemotor so einsetzen, daß die kunststoffnasen in die aussparungen am heizungsgehäuse eingreifen.
-
Gebläsemotor bis zum anschlag - 4 - nach links drehen.
-
Kreuzschlitzschraube einschrauben.
-
Batterie-massekabel (-) anklemmen.
-
Zeituhr einstellen.
-
Diebstahlcode für radio eingeben.
