Fiat Bravo Reparaturanleitung :: Heckleuchte aus- und einbauen
Ausbau
-

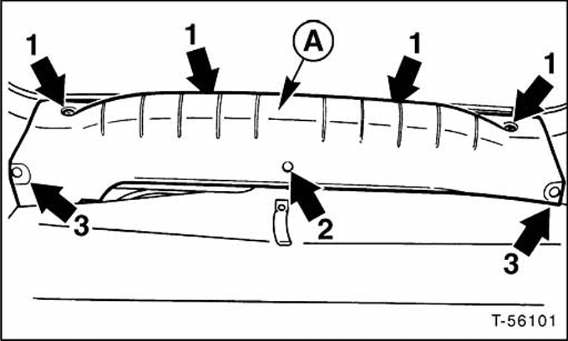

Im kofferraum mittlere verkleidung - a - ausbauen. Dazu 4 kreuzschlitzschrauben - 1 - herausdrehen, clip -2- mit kleinem schraubendreher heraushebeln und 2 innensechskantschrauben - 3 - sw 7 mm herausdrehen.
-

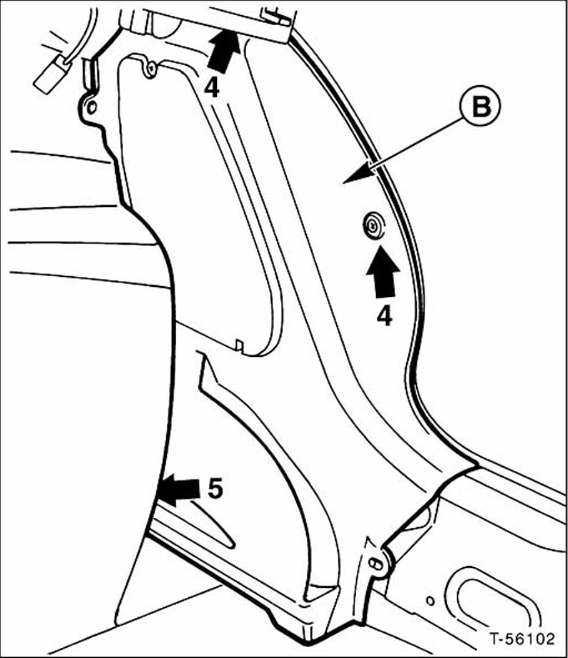

Seitenverkleidung - b - ausbauen. Dazu kreuzschlitzschrauben - 4 - herausdrehen und bei der linken verkleidung clip - 5 - mit kleinem schraubendreher heraushebeln.
In der abbildung ist die rechte verkleidung des bravo dargestellt.
-

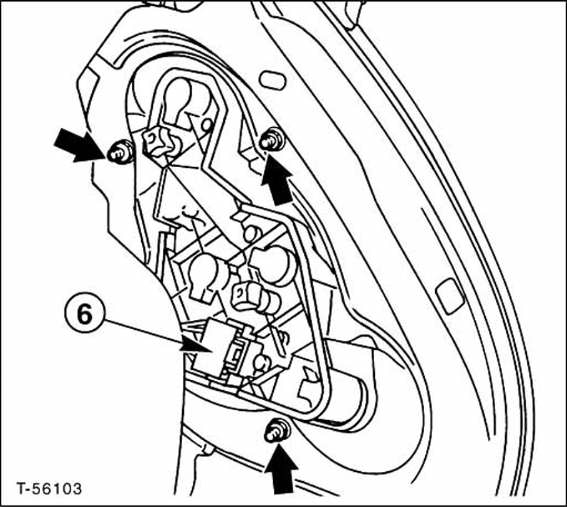

Bravo: mehrfachstecker - 6 - abziehen.
-
Bravo: muttern -pfeile- abschrauben und heckleuchte nach außen abnehmen.
-
Brava: mehrfachstecker abziehen.
-

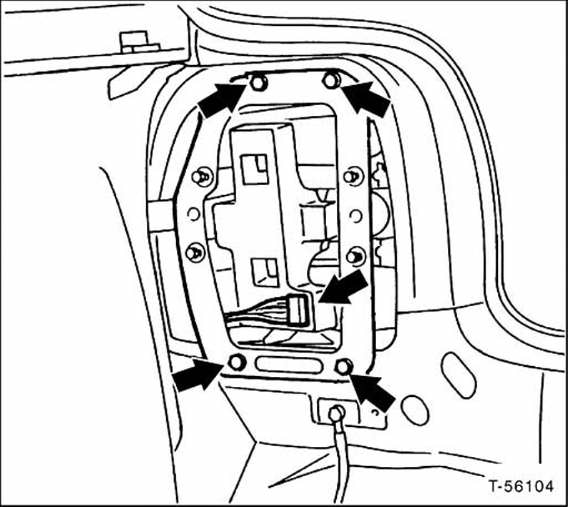

Brava: schrauben -pfeile- herausdrehen und heckleuchte nach innen abnehmen.
-
Dichtung für heckleuchte auf porosität oder beschädigung prüfen, gegebenenfalls ersetzen.
Einbau
-
Heckleuchte ansetzen und festschrauben.
-
Mehrfachstecker aufschieben
-
Zuerst seitliche, dann mittlere verkleidung ansetzen und anschrauben. Innensechskantschrauben mit 20 nm festziehen.
Clip(s) eindrücken.
