Fiat Bravo Reparaturanleitung :: Heckleuchte brava
-

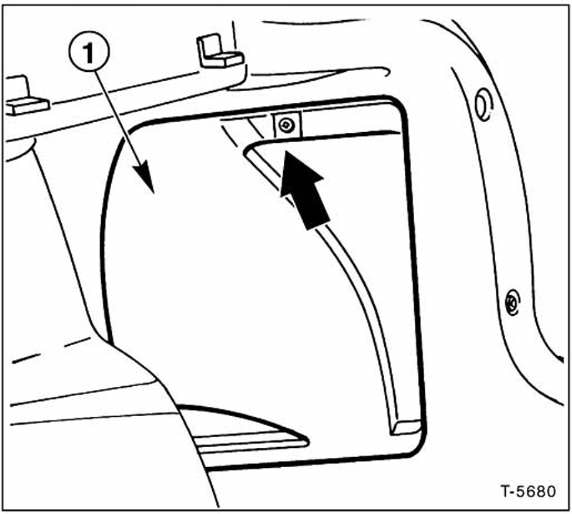

Im kofferraum lampenabdeckung - 1 - ausbauen. Dazu drehclip -pfeil- mit zündschlüssel um 90 nach links drehen. Abdeckung oben abdrücken, nach unten klappen und unten aushängen.
-

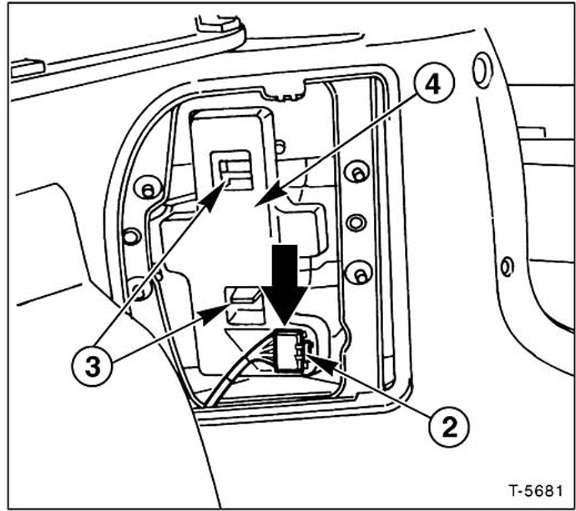

Mehrfachstecker - 2 - abziehen.
-
Beide arretierzungen - 3 - zusammendrücken (obere zunge nach unten und gleichzeitig untere zunge nach oben drücken) und lampenträger-4-abnehmen.
-
Defekte lampe in den lampenträger - 4 - eindrücken, 90 nach links drehen und herausnehmen.

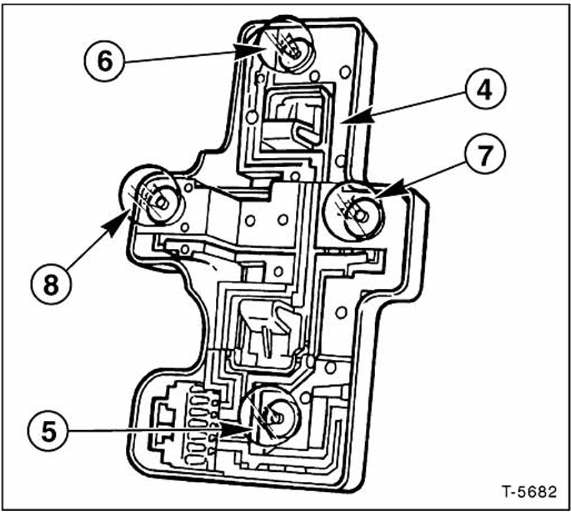

Lampenbelegung:
5 - Zweifadenlampe für rücklicht und nebelschlußlicht
6 - Bremslicht
7 - Blinklicht
8 - Rückfahrlicht (rechte heckleuchte)
-
Neue lampe eindrücken und durch rechtsdrehen sichern.
-
Lampenträger anschrauben.
-
Stecker aufschieben.
-
Abdeckung unten einhängen, oben andrücken und befestigungsclip um 90 nach rechts drehen.
