Fiat Bravo Reparaturanleitung :: Hinterachse

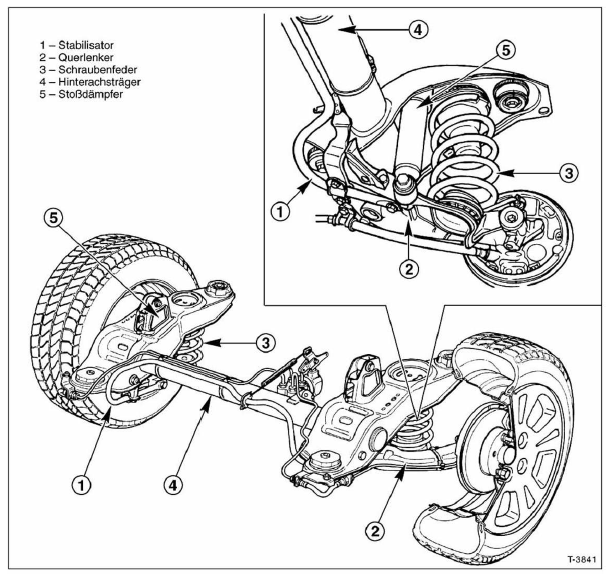

Die hinteren radführungselemente sind am hinterachsträger befestigt, der über 4 gummi-metallager mit der karosserie verschraubt ist. Zwei untenliegende querlenker übernehmen zusammen mit den stoßdämpfern die radführung. Zur abfederung der hinterräder dienen 2 separat angeordnete schraubenfedern.
Ein zusätzlicher querstabilisator sorgt für reduzierte seitenneigung der karosserie bei kurvenfahrt.
Achtung: schweiß- und richtarbeiten am achskörper und an den achszapfen sind nicht zulässig.
- Stoßdämpfer hinten aus-und einbauen
- Schraubenfeder hinten aus-und einbauen
- Radnabe/radlager aus-und einbauen
