Fiat Bravo Reparaturanleitung :: Hochgesetzte bremsleuchte brava

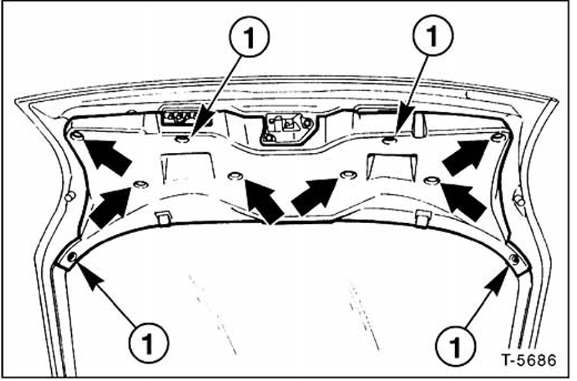

• Heckklappenverkleidung mit 4 schrauben - 1 - abschrauben.

• Verkleidung ausclipsen -pfeile- und abnehmen.

• Durch die öffnungen im inneren rahmen der heckklappe 2 kunststoffmuttern abschrauben.

• Zusatzbremsleuchte nach außen abnehmen.

• Lampenhalter mit 3 schrauben von der leuchte abschrauben.

• Defekte lampe herausziehen und ersetzen.

• Lampenhalter an leuchte anschrauben.

• Leuchte in die heckklappe einsetzen und anschrauben.

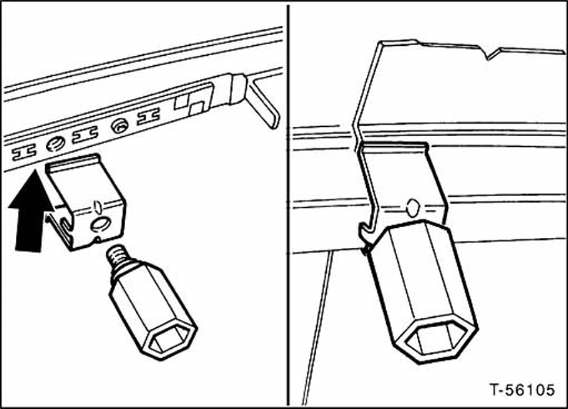

  Achtung: beim einbau muß die haltefeder, wie in der abbildung gezeigt, ausgerichtet werden. Das heißt, die haltefeder muß mit dem stift in die öffnung der grundplatte auf höhe der 8. Glühbirne (vom stecker aus gezählt) eingeführt werden. Abbildung 2 zeigt den zeigt die richtige einbauanordnung der haltefeder.

• Verkleidung an der heckklappe einclipsen und anschrauben.

Kennzeichenleuchte

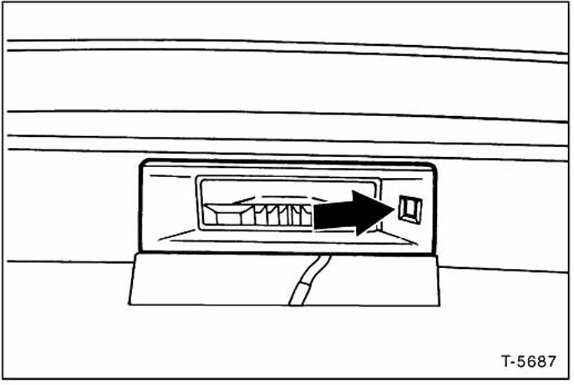

• Arretierhaken mit schmalem schraubendreher eindrücken und dadurch leuchte aus dem hinteren stoßfänger ausrasten.

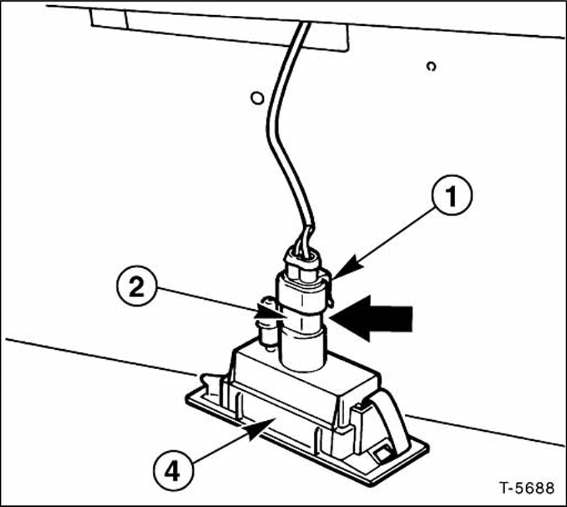

• Stecker - 1 - von der lampenfassung - 2 - abziehen.

• Lampenfassung um 90 nach links drehen und herausnehmen.

• Lampe aus der fassung ziehen und ersetzen.

• Lampenfassung an der leuchte - 4 - einsetzen und durch rechtsdrehen befestigen.

• Leuchte an der linken seite in die aussparung einsetzen, rechts andrücken und einrasten.

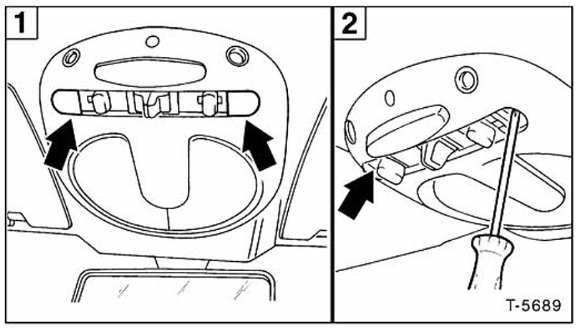

Innenleuchte

• 2 Blenden mit kleinem schraubendreher abhebein - 1 - .

• Darunterliegende schrauben herausdrehen - 2 -

• Innenleuchte nach unten klappen.

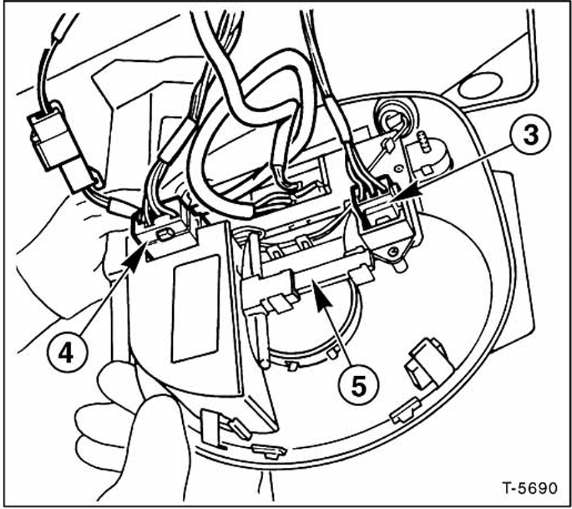

• Mehrfachstecker - 3 - und - 4 - abziehen.

• Falls vorhanden, notschlüssel - 5 - für schiebedach ausclipsen und herausnehmen.

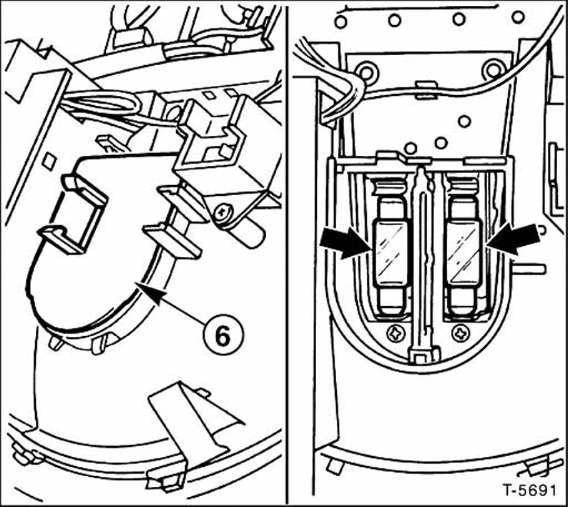

• Abdeckung - 6 - für innenleuchte ausclipsen.

• Defekte soffittenlampe aus den federklammem herausziehen und ersetzen.

• Abdeckung für leuchte einclipsen.

• Notschlüssel für schiebedach einclipsen.

• Mehrfachstecker aufschieben.

• Innenleuchte vorn einhängen und hinten anschrauben.

  Schraubenblenden aufdrücken.

Handschuhkastenleuchte

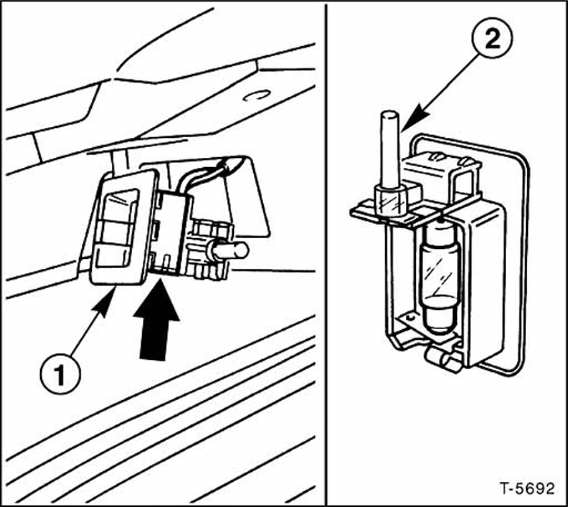

• Leuchte - 1 - aus der seitlichen verkleidung des handschuhkastens heraushebeln beziehungsweise mit den fingern herausziehen.

• Stecker -pfeil- abziehen und leuchte herausnehmen.

  Hinweis: läßt sich die leuchte nicht weit genug herausziehen, obere verkleidung des handschuhkastens ausbauen und elektrische leitungen für leuchte von hand nachführen. Zum ausbauen der verkleidung 2 drehclips um 90 drehen.

• Defekte soffittenlampe aus den federklammern herausziehen und ersetzen. 2 - Schalter für handschuhkastenleuchte.

• Mehrfachstecker aufschieben.

• Handschuhkastenleuchte in die öffnung eindrücken und einclipsen.

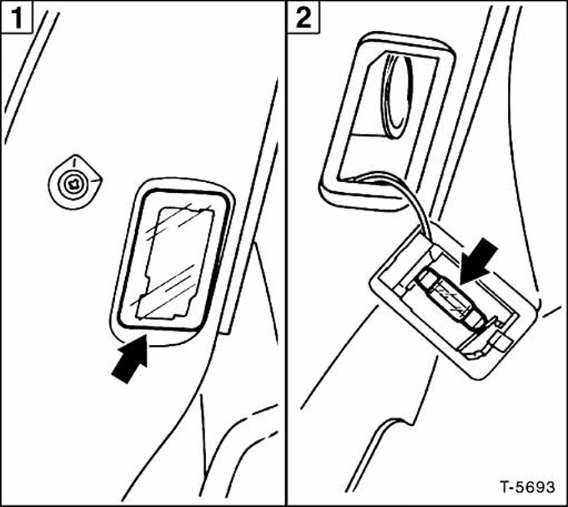

Kofferraumleuchte

• Leuchte aus der seitlichen verkleidung des handschuhkastens heraushebeln beziehungsweise mit den fingern herausziehen - 1 - .

• Defekte soffittenlampe aus den federklammern herausziehen und ersetzen - 2 -

• Leuchte in die öffnung eindrücken und einclipsen.
