Fiat Bravo Betriebsanleitung :: Kofferraumbeleuchtung
Fiat Bravo Betriebsanleitung / Iim notfall / Auswechseln der glühlampe
bei einem innenlicht / Kofferraumbeleuchtung
Der ersatz der lampe erfolgt in folgender weise:
- Den kofferraum öffnen;

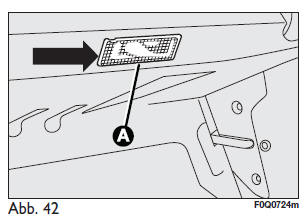

- Die innenleuchte a-abb. 42 Durch abhebeln am vom pfeil angegebenen punkt herausziehen;

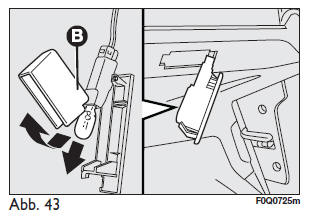

- Die schutzabdeckung b-abb. 43 .Ffnen, und die durch druck eingesetzte glühlampe auswechseln;
- Die schutzabdeckung b wieder auf das lampenglas aufsetzen;
- Die innenleuchte a wieder in ihrer korrekten position einsetzen, indem zuerst die eine seite eingeführt wird und dann die andere bis zum hörbaren einrasten eingedrückt wird.
