Fiat Bravo Reparaturanleitung :: Kupplung einstellen
Betätigung mit seilzug
Am kupplungspedal ist kein spürbares kupplungsspiel vorhanden.
Mit fortschreitender abnutzung der kupplungsbeläge wandert das kupplungspedal nach oben, in richtung fahrer. Daher muß das pedal bei der regelmäßigen wartung eingestellt werden.
Einstellen
-
Kupplungspedal einige male durchtreten, damit der seilzug die richtige stellung einnimmt.
-

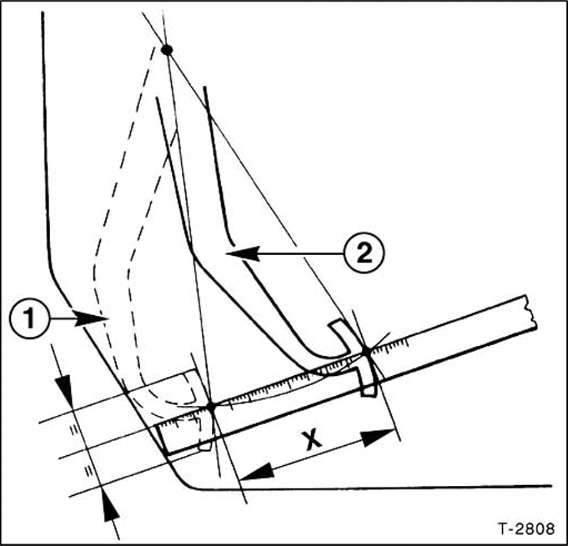

Kupplungspedalweg messen. Dazu einen meterstab ansetzen und den abstand zwischen betätigtem - 1 - und losgelassenem pedal - 2 - messen.
Sollwert-x-: 170 + 10 mm; nur 1,4-l-motor: 155 10 mm.
Achtung: es darf kein zusätzlicher bodenteppich unter dem pedal liegen, sonst ist der pedalweg zu klein.

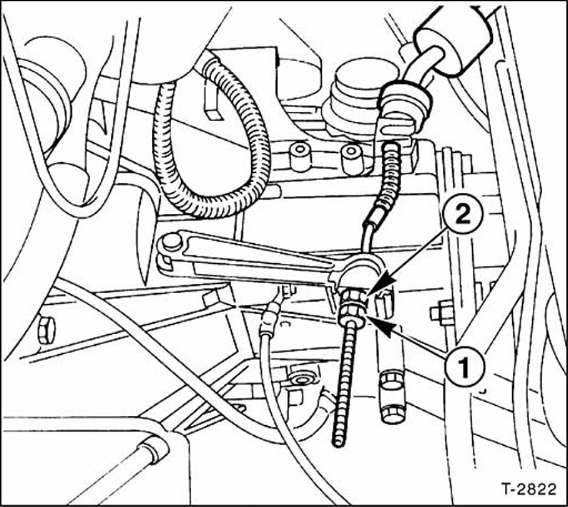

1,4-L-motor:

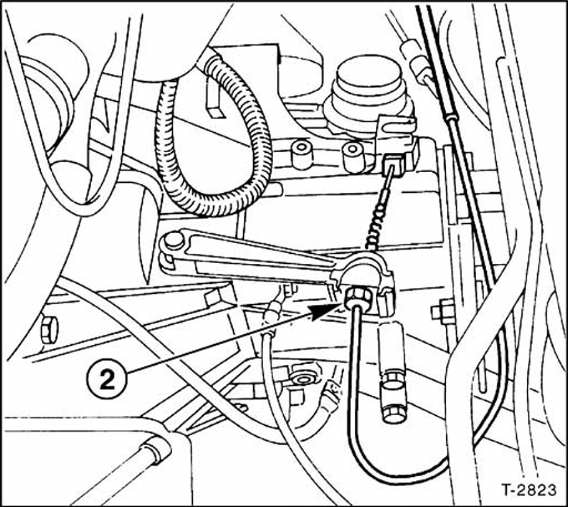

1,6-/1,8-L-motoren, dieselmotor:
-
Zum einstellen, wo vorhanden, kontermutter - 1 - (siehe abb. T-2822) am gewindestück vom kupplungsseilzug im motorraum lösen. Einstellmutter - 2 - am kupplungszug verdrehen, bis der sollwert erreicht wird.
-
Wo vorhanden, einstellschraube mit kontermutter kontern.
