Fiat Bravo Reparaturanleitung :: Lenkrad aus-und einbauen

Achtung: unbedingt "sicherheitsmaßnahmen zum airbag" durchlesen.

Ausbau

• Zündung ausschalten.

• Batterie-massekabel (-) abklemmen. Achtung: dadurch werden elektronische speicher gelöscht, wie zum beispiel motor-betriebswerte. Hinweise im kapitel "batterie aus- und einbauen" beachten.

• Minuspol an der batterie isolieren, um versehentlichen elektrischen kontakt zu vermeiden.

• Sicherung für das elektronische steuergerät des airbag- systems herausziehen. Anschließend ca. 10 Minuten warten, bis sich der kondensator des systems entladen hat. Sicherungen, siehe seite 248.

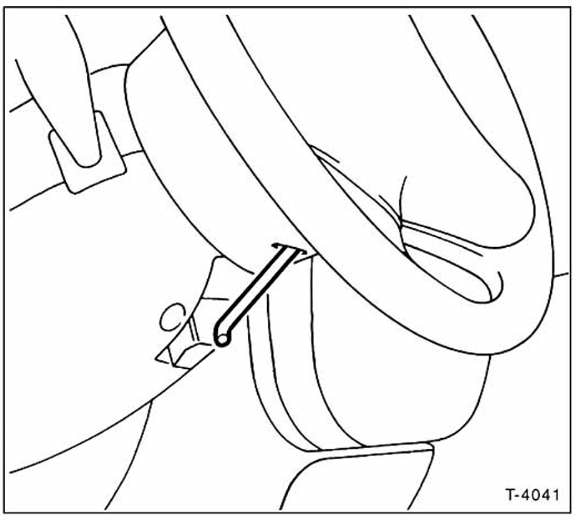

• Airbag-modul von hinten durch die öffnungen im lenkrad mit innensechskantschlüssel sw5 abschrauben.

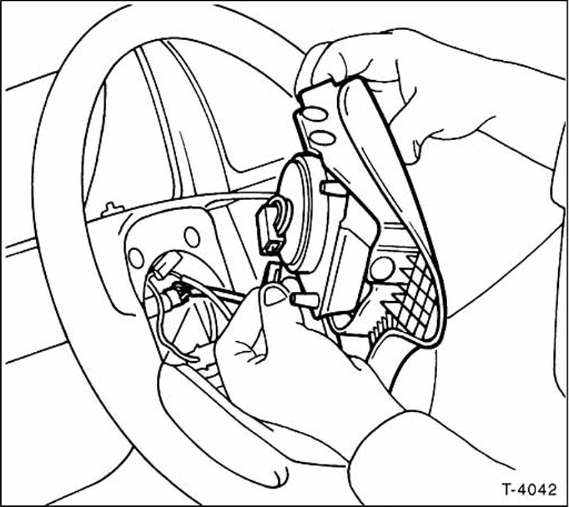

• Airbag-modul abheben und etwas nach rechts drehen.

  Elektrische anschlüsse abziehen, dabei nicht an den kabeln ziehen.

• Airbag-modul herausnehmen.

• Airbag auf weicher unterlage ablegen. Dabei muß der airbag für den fall eines unbeabsichtigten auslösens mit nach unten gerichtetem mechanismus abgelegt werden.

  Die abdeckung des airbag zeigt nach oben.

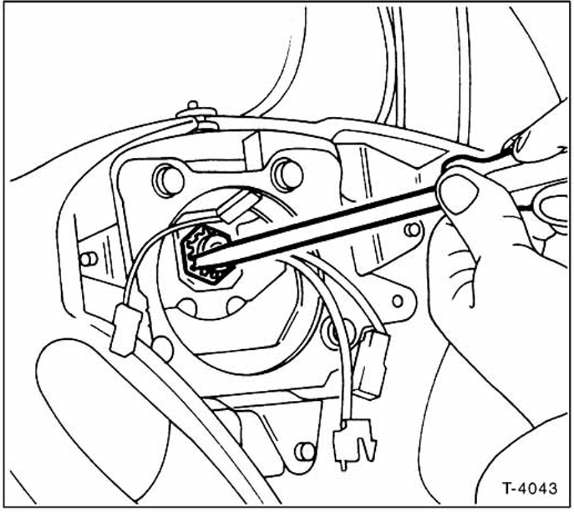

• Haltescheibe für lenkradmutter abnehmen, dazu die zähne mit schraubendreher anheben.

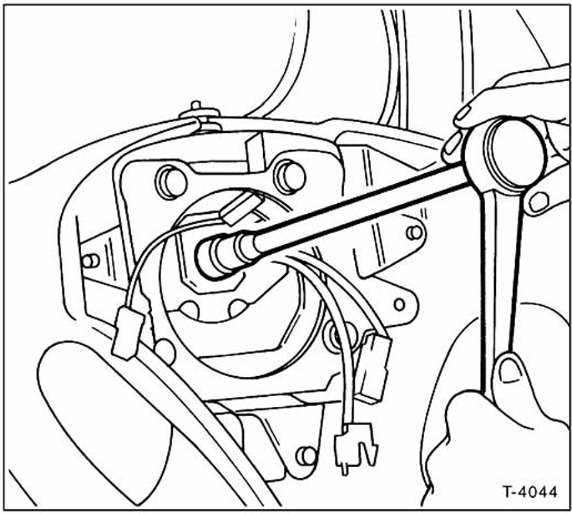

• Mutter für lenkrad herausdrehen, dabei lenkrad von hand festhalten.

• Stellung des lenkrades zur lenkspindel markieren. Dazu mit filzstift einen strich über lenkrad und lenkspindel ziehen.

• Lenkrad von der lenkspindel abziehen. Dazu ist eine kräftige person erforderlich, da das lenkrad recht fest sitzt.

Einbau

• Prüfen, ob sich der blinkerhebel in mittelstellung befindet, sonst kann beim aufschieben des lenkrades der nocken beschädigt werden.

• Anschlußkabel für airbag auf einwandfreien zustand sichtprüfen.

• Sicherstellen, daß sich die räder in geradeausstellung befinden.

• Lenkrad am lenkstockschalter ansetzen und kabel auf der rechten seite durch den schlitz des lenkrades führen.

• Lenkrad in den lenkstockschalter einsetzen und zentrierung der beiden "köpfe" der spiralkabelvorrichtung suchen.

  Dabei darauf achten, daß die elektrischen kabel nicht eingeklemmt werden.

• Lenkrad so auf den konus der lenkspindel aufschieben, daß die beim ausbau angebrachten markierungen übereinstimmen.

• Befestigungsmutter für lenkrad mit 50 nm anschrauben.

  Dabei lenkrad festhalten.

Achtung: beim einbau des airbag-moduls darauf achten, daß man sich immer seitlich neben dem modul aufhält.

• Airbag-modul ansetzen. Mehrfachstecker für airbag (gelb) und hupenstecker (weiß) aufschieben. Die stecker müssen hörbar einrasten.

• Airbag vorsichtig einsetzen und zunächst mit einer schraube leicht anschrauben, nicht festziehen. Achtung: keine kraft auf das modul ausüben, wenn es sich nicht problemlos einbauen läßt. Keine spitzen oder scharfen werkzeuge verwenden.

• Zweite halteschraube anschrauben. Dabei darauf achten, daß das airbag-modul am lenkrad zentriert wird.

• Beide schrauben für airbag-modul mit 8 nm festziehen.

• Prüfen, ob die zündung ausgeschaltet ist.

• Batterie-massekabel (-) anklemmen.

• Sicherung für elektronisches airbag-steuergerät einsetzen.

• Zündschlüssel auf "marcia" stellen und prüfen, ob die airbag-kontrolleuchte nach ca. 6 Sekunden ausgeht. Andernfalls airbag-system in der fachwerkstatt überprüfen lassen.

• Zeituhr einstellen.

• Falls erforderlich, diebstahlcode für radio eingeben.
