1,4-L-motor

1,4-L-motor


  1. Heißluftblech am abgaskrümmer

  2. Luftklappe für heiß-/kaltluft

  3. Einlaß kaltluft

  4. Luftfilter

  5. Thermostatventil 9 c für luftklappenverstellung

  6. Unterdruckleitungen

  7. Unterdruckanschluß ansaugrohr

  8. Einspritzeinheit

1,6-I-motor

1,6-I-motor


  1. Ansaugrohr

  2. Unterdruckanschluß aktivkohlefilter-tankentlüftung

  3. Unterdruckanschluß druckfühler der einspritzanlage

  4. Unterdruckanschluß bremskraftverstärker

  5. Unterdruckanschluß kraftstoffdruckregler

  6. Lufttemperaturfühler

  7. Drosselklappenstutzen

  8. Oberer resonator

  9. Anschluß kurbelgehäuseentlüftung

  10. Luftfilter

  11. Unterer resonator

  12. Ansaugöffnung

Hinweis: das ansaugsystem vom 2,0-i-motor ist bis zum ansaugrohr ähnlich wie beim 1,6-l-motor aufgebaut. Vor dem ansaugrohr sitzt jedoch ein luftmassenmesser, wie beim 1,8-l-motor.

1,8-L-motor

1,8-L-motor


  1. Luftfilter

  2. Luftmengenmesser

  3. Ansaugöffnung

  4. Drosselklappenstutzen

  5. Leerlaufregelventil

  6. Ansaugrohr

  7. Abgaskrümmer

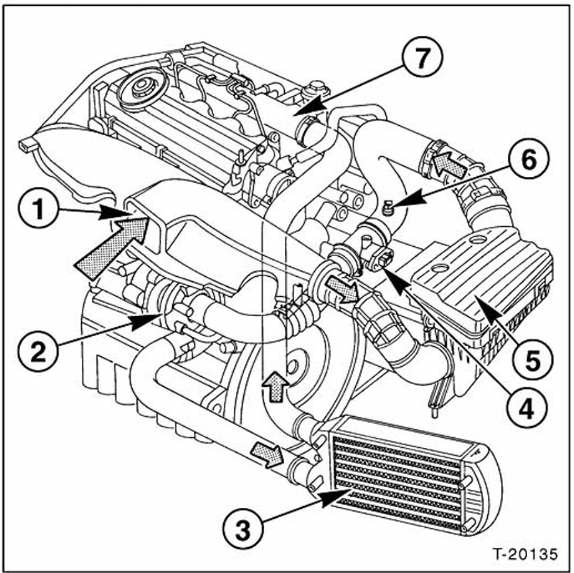

Dieselmotor

1,8-L-motor


  1. Ansaugöffnung

  2. Turbolader

  3. Ladeluftkühler

  4. Luftmengenmesser (100 ps-motor), rohrstück (75 ps-motor)

  5. Luftfilter

  6. Ansaugluft-temperaturfühler

  7. Ansaugrohr
