Fiat Bravo Reparaturanleitung :: Nebelscheinwerfer
-

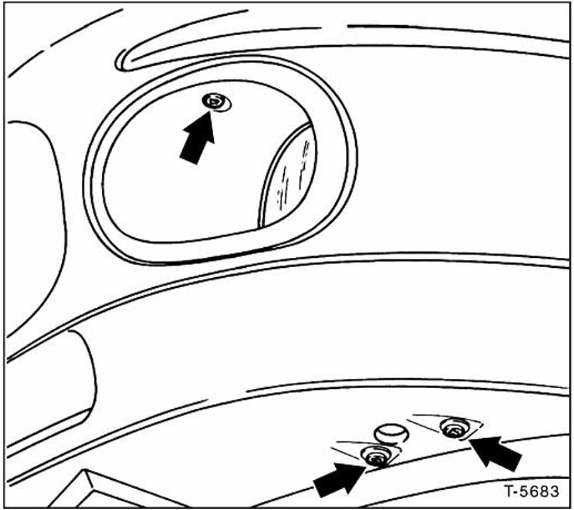

3 Schrauben herausdrehen.
-
Schraubendreher in die obere befestigungsbohrung einsetzen und scheinwerfereinheit nach vorn herausziehen.
-
Mehrfachstecker abziehen.
-

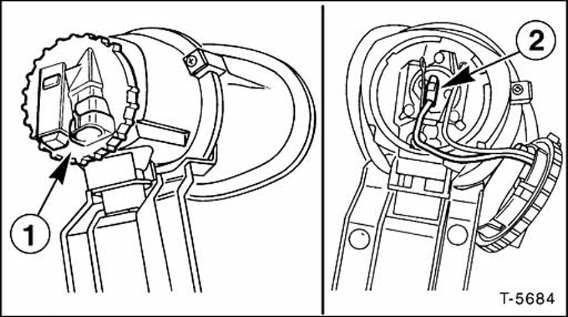

Deckel - 1 - nach links drehen und abnehmen.
-
Stecker - 2 - von der lampe abziehen.
-

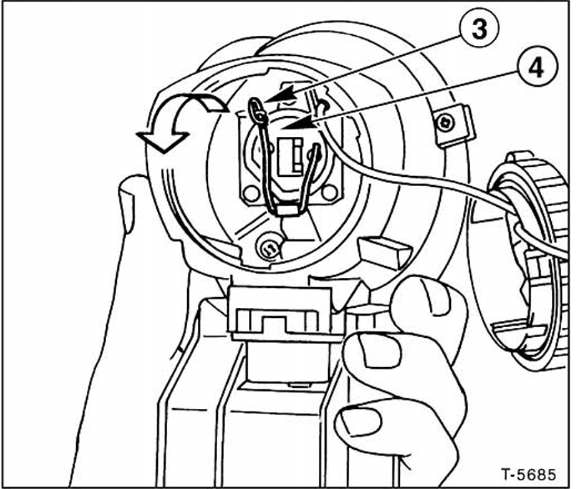

Drahtbügel - 3 - aus dem halter aushängen und zur seite klappen.
-
Lampe - 4 - herausnehmen und ersetzen.
-
Drahtbügel zurückklappen und einhängen.
-
Elektrische leitung aufstecken.
-
Deckel anschrauben.
-
Mehrfachstecker aufschieben.
-
Scheinwerfereinheit einsetzen und anschrauben.
