Fiat Bravo Reparaturanleitung :: Scheinwerfer aus- und einbauen
Ausbau
-
Batterie-massekabel (-) abklemmen. Achtung: dadurch werden elektronische speicher gelöscht, wie zum beispiel motor-betriebswerte. Hinweise im kapitel "batterie aus- und einbauen" beachten.
-

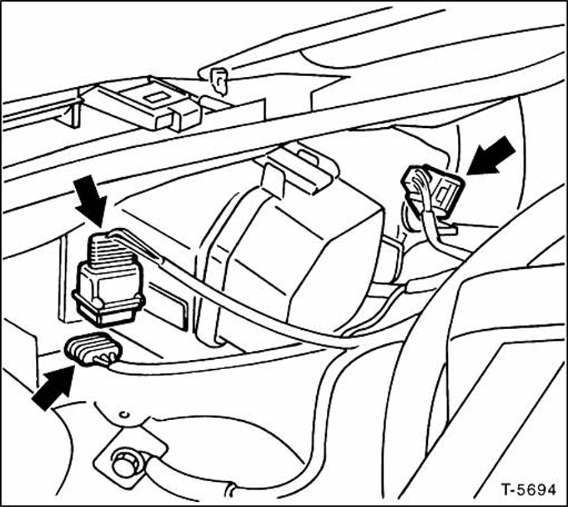

Motorhaube öffnen und sämtliche elektrischen anschlüsse vom scheinwerfereinsatz abziehen.
-

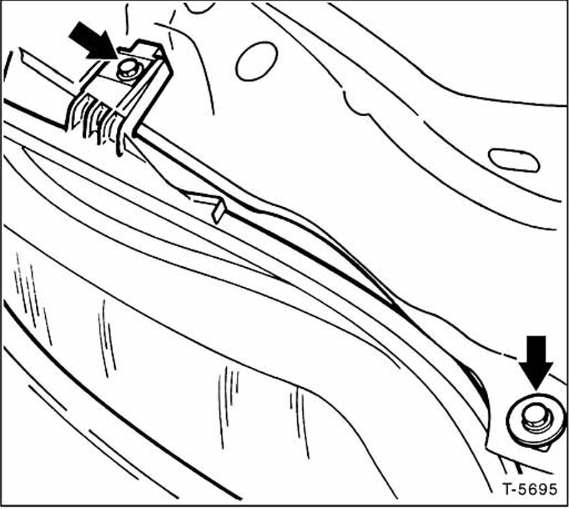

Scheinwerfer von der karosserie abschrauben.
-

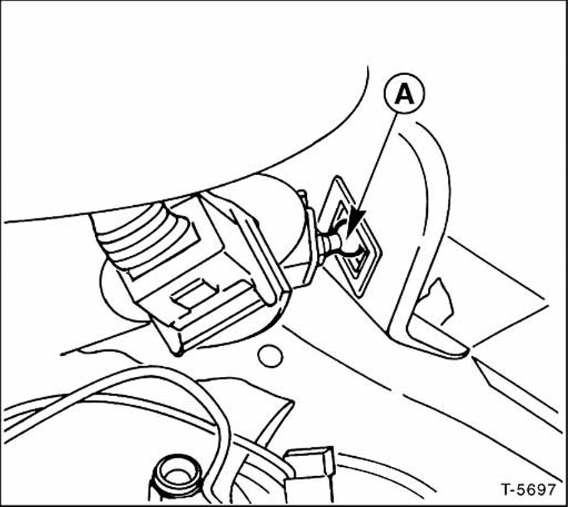

Scheinwerfereinsatz mit dem stift - a - aus dem kunststoffeinsatz an der karosserie herausziehen und abnehmen.
Einbau
-
Scheinwerfereinsatz so einsetzen, daß der stift - a - in die öffnung am kunststoffeinsatz der karosserie eingreift.
-
Scheinwerfer ganz leicht, mit 6 nm, anschrauben.
-
Sämtliche mehrfachstecker aufschieben.
-
Batterie-massekabel (-) anklemmen.
-
Zeituhr einstellen.
-
Falls erforderlich, diebstahlcode für radio eingeben.
-
Scheinwerfer einstellen lassen.
