Fiat Bravo Reparaturanleitung :: Schiebedach einstellen
Hinweis: sämtliche gleitteile mit mehrzweckfett, zum beispiel "molykote pg 30 l", schmieren.
Öffnungsvorrichtung einstellen
-
Glasscheibe - 1 - von den schlitten - 6 - abschrauben - 9 - und herausnehmen. Die bezeichnungen beziehen sich auf abbildung t-48329.
-

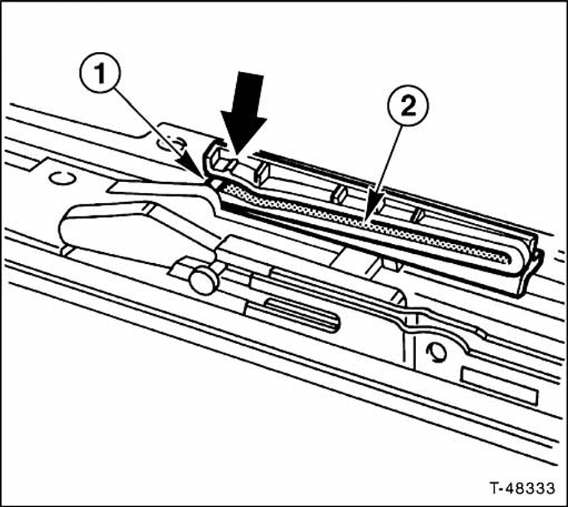

Gleitrollen - 1 - der schlitten genau am anfang der führungsnut - 2 - vor der kerbe -pfeil- stellen.
-

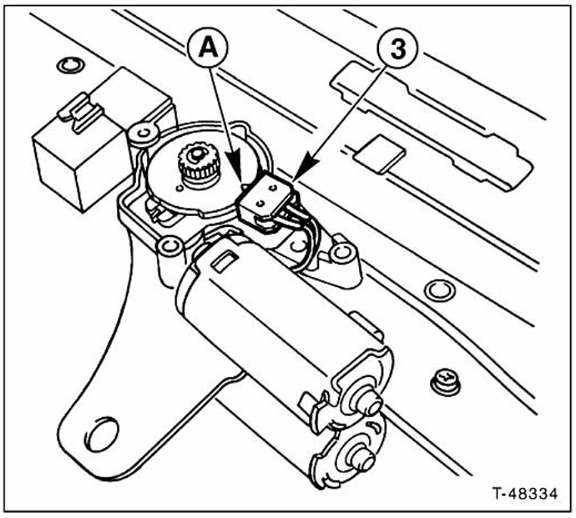

Motor so einbauen, daß sich die kerbe - a - gegenüber dem mikroschalter - 3 - befindet.
-
Glasscheibe einbauen.
Glasscheibe einstellen
-

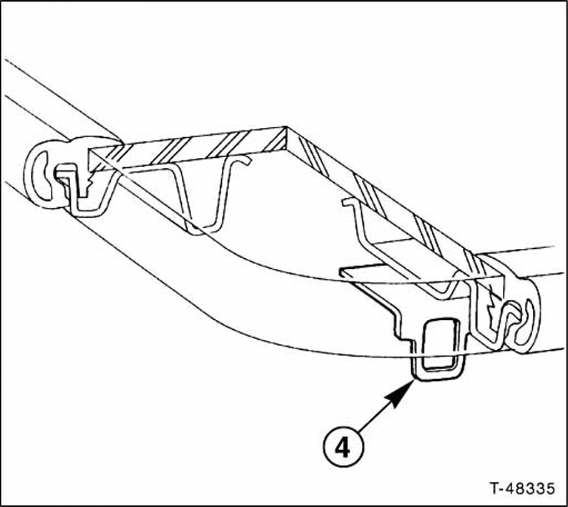

Falls erforderlich, ausrichtung der glasscheibe mit dem dachprofil an den ösen im rahmen - 4 - einstellen.
Windabweiser einstellen
-

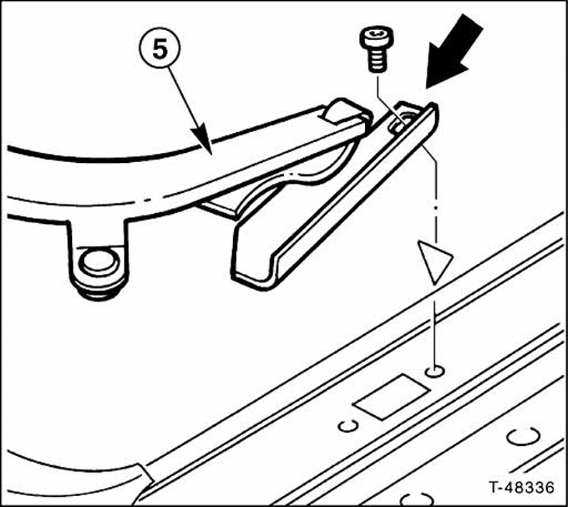

windabweiser - 5 - mit dem dachprofil ausrichten. dazu die schrauben an den beiden ösen -pfeil- links und rechts lösen, und die ösen entsprechend verschieben.
anschließend schrauben wieder festziehen.
