Fiat Bravo Reparaturanleitung :: Schließzylinder aus-und einbauen
Ausbau
-
Schlüssel in schließzylinder einstecken.
-

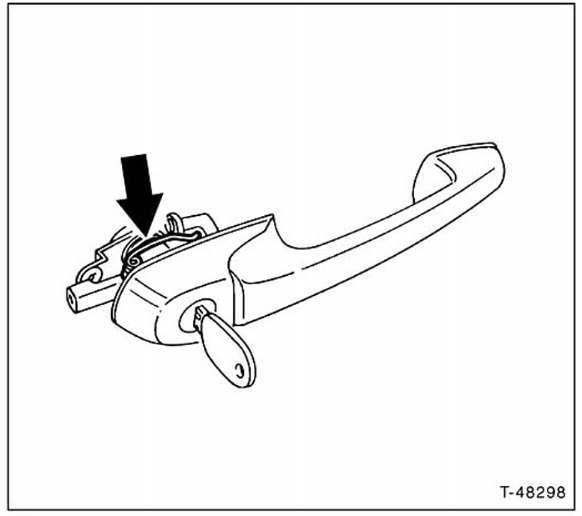

Haltefeder für schließzylinder herausziehen.
-

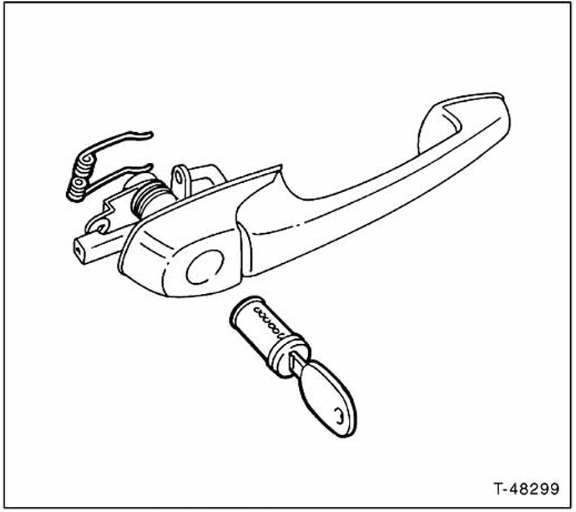

Schließzylinder aus dem gehäuse herausnehmen. Achtung: der schlüssel muß dabei eingesteckt bleiben, damit die schließplättchen nicht herausfallen können.
Einbau
-
Schließzylinder in das gehäuse am türaußengriff einsetzen und mit haltefeder sichern.
-
Schlüssel abziehen.
-
Türaußengriff einbauen.
-
Funktion des schließzylinders prüfen.
