Fiat Bravo Reparaturanleitung :: Schraubenfeder hinten aus-und einbauen
Achtung: schraubenfedern sind in 2 klassen eingeteilt, die durch einen gelben oder grünen farbstrich auf einer der mittleren federwindungen unterschieden werden können. Nur schraubenfedern gleicher klassifizierung verwenden.
Ausbau
-
Stoßdämpfer ausbauen.
-
Querlenker so weit absenken, bis die schraubenfeder ganz entlastet ist und herausgenommen werden kann.
Einbau
-

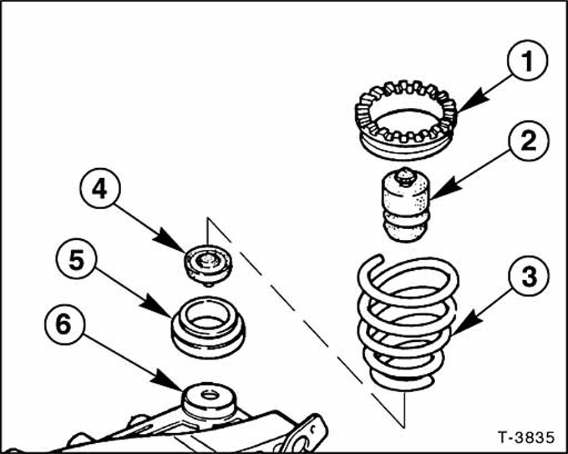

Schraubenfeder - 3 - mit federauflagen - 1 / 5 - und gummipuffern - 2 / 4 - einsetzen.
-
Querlenker - 6 - mit werkstattwagenheber langsam anheben, dabei darauf achten, daß federauflagen und federenden sich in ihrem sitz befinden.
-
Stoßdämpfer einbauen.
