Fiat Bravo Reparaturanleitung :: Seitliche blinkleuchte
-

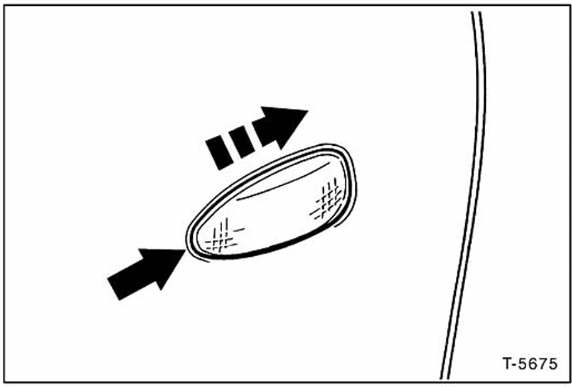

Kleinen schraubendreher an der mit einem pfeil gekennzeichneten stelle ansetzen und seitliche blinkleuchte vorsichtig heraushebeln. Dabei leuchte etwas nach hinten schieben und dabei den halter - 2 - zusammendrücken, siehe abbildung t-5676. Achtung: papierpolster oder lappen unterlegen, damit der lack nicht beschädigt wird.
-
Stecker - 1 - von der lampenfassung - 3 - abziehen.
-
Lampenfassung um 90 nach links drehen und herausnehmen.
-
Lampe aus der fassung ziehen und ersetzen.
-
Lampenfassung am streuglas - 4 - einsetzen und durch rechtsdrehen befestigen.
-
Leuchte vorn in die aussparung einsetzen, hinten andrücken und mit der kunststoffeder - 2 - einrasten.
