Fiat Bravo Reparaturanleitung :: Sicherungs- und relaisbelegung

Fiat Bravo Reparaturanleitung / Elektrische anlage / Sicherungs- und relaisbelegung

Hinweis

: die sicherungsbelegung ist abhängig von der ausstattung und vom baujahr des fahrzeuges. Die aktuelle belegung der sicherungen ist mit symbolen im deckel vom sicherungskasten gekennzeichnet, sowie in der betriebsanleitung enthalten.

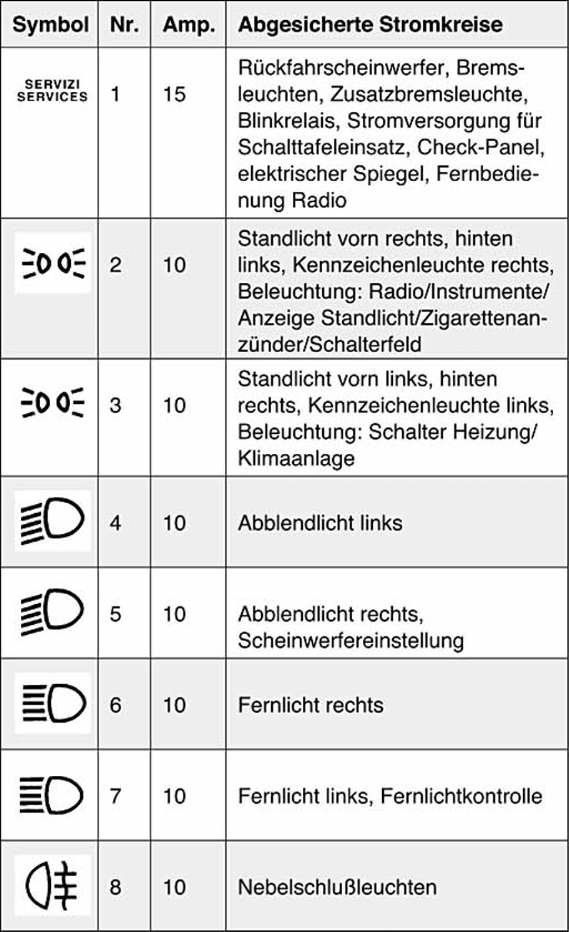

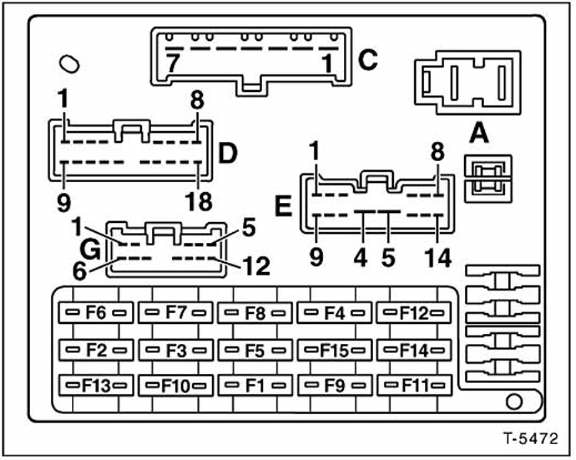

Haupt-sicherungsträger links neben lenkrad

Haupt-sicherungsträger links neben lenkrad


Haupt-sicherungsträger links neben lenkrad


Haupt-sicherungsträger links neben lenkrad

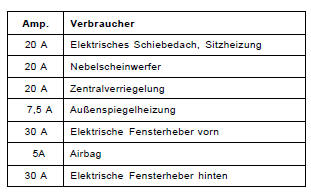

Sicherungen im sicherungshalter oberhalb der relaisplatte

Hinweis:

die sicherungen können je nach modell in unterschiedlicher reihenfolge gesteckt sein, daher erfolgt hier nur eine zuordnung anhand der sicherungsstärke. c

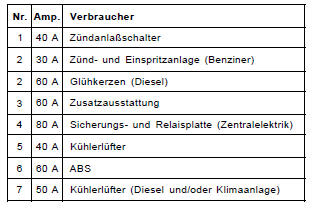

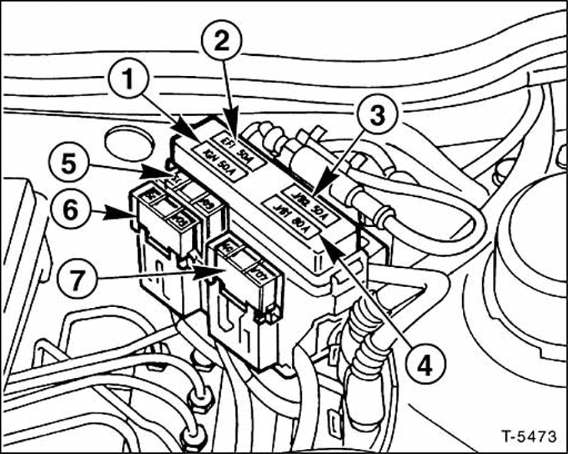

Sicherungen im motorraum

Sicherungen im motorraum


Sicherungen im motorraum


Weitere sicherungen im motorraum befindenden sich am batterieträger:

20 A: scheinwerfer-reinigungsanlage

5 A: abs

Das radio ist zusätzlich über eine 10 a-sicherung abgesichert.

Die sicherung befindet sich hinten im radio neben den steckanschlüssen.
