Fiat Bravo Reparaturanleitung :: Speziell 1,4-l-motor
Ausbau

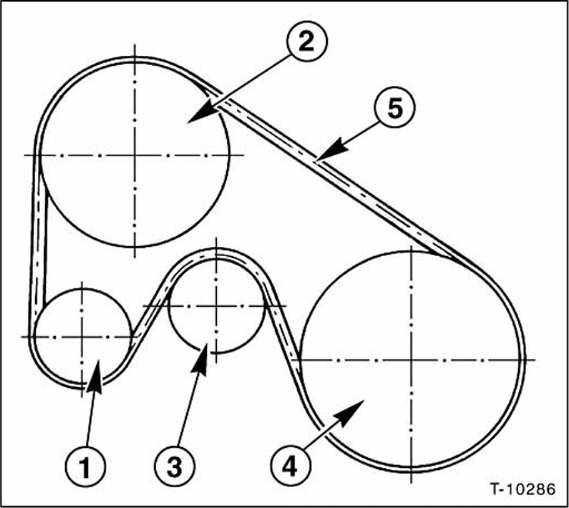

Riemenverlauf ohne klimaanlage: 1 - generator; 2 - servopumpe; 3 - automatischer riemenspanner; 4 - kurbelwelle; 5 - keilrippenriemen.

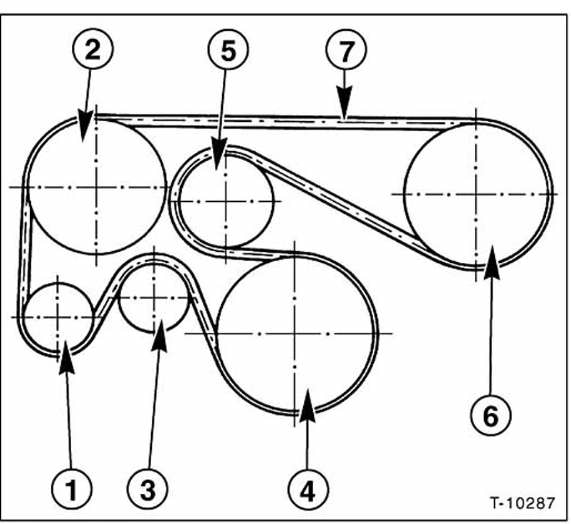

Riemenverlauf mit klimaanlage: 1 - generator; 2 - servopumpe; 3 - automatischer riemenspanner; 4 - kurbelwelle; 5 - umlenkrolle; 6 - klimakompressor; 7 - keilrippenriemen.
-

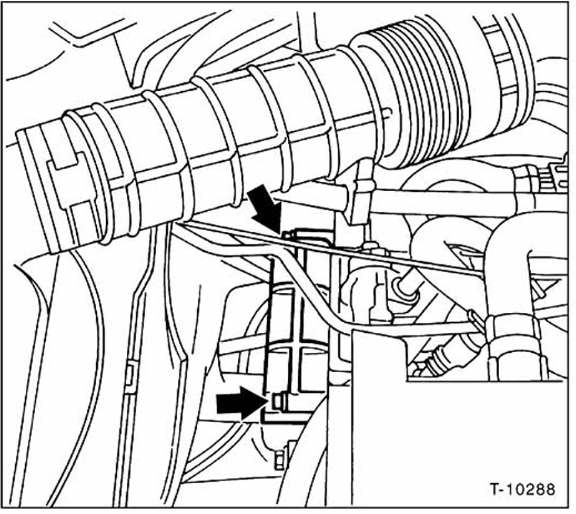

Schutzhaube für servopumpe von oben abschrauben, - ,
-
Keilrippenriemen durch drehen der mittleren schraube - 1- des riemenspanners nach links entspannen und abnehmen.
Beim drehen der mittleren schraube wird die spannung der innenfeder des riemenspanners verringert.
Der riemenspanner schwenkt in pfeilrichtung.
Einbau
-
Keilrippenriemen auflegen, dabei riemenspanner durch drehen der mittleren schraube - 1 - nach links entlasten.
Achtung: die vorgespannte feder des riemenspanners gewährleistet die korrekte spannung des riemens nach einigen motorumdrehungen.
-
Schutzhaube für servopumpe anschrauben.
