Fiat Bravo Reparaturanleitung :: Speziell dieselmotor
Ausbau

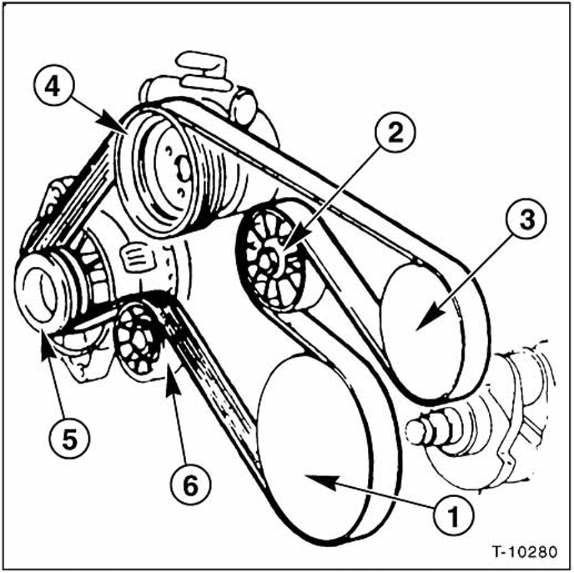

Riemenverlauf: 1 - kurbelwelle; 2 - umlenkrolle; 3 - klimakompressor; 4 - servopumpe; 5 - generator; 6 - automatischer riemenspanner.
Hinweis: bei ausführung ohne klimaanlage entfallen räder - 2 - und - 3 - .
-
Keilrippenriemen durch drehen der mittleren schraube - 6- des riemenspanners nach links entspannen und abnehmen.
Einbau
Keilrippenriemen auflegen. Schraube des riemenspanners entlasten.
Achtung: die vorgespannte feder im riemenspanner gewährleistet die korrekte spannung nach einigen motorumdrehungen.
