Fiat Bravo Reparaturanleitung :: Türaußengriff aus-und einbauen
Ausbau
-
Türverkleidung ausbauen, siehe seite 214.
-

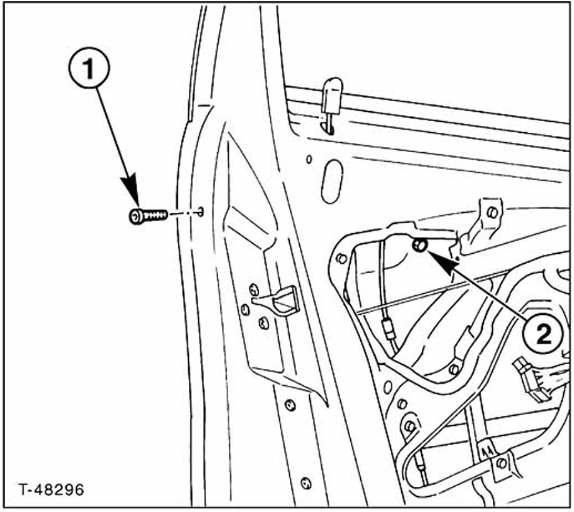

Türaußengriff mit 1 schraube - 1 - und 1 mutter - 2 - abschrauben.
-

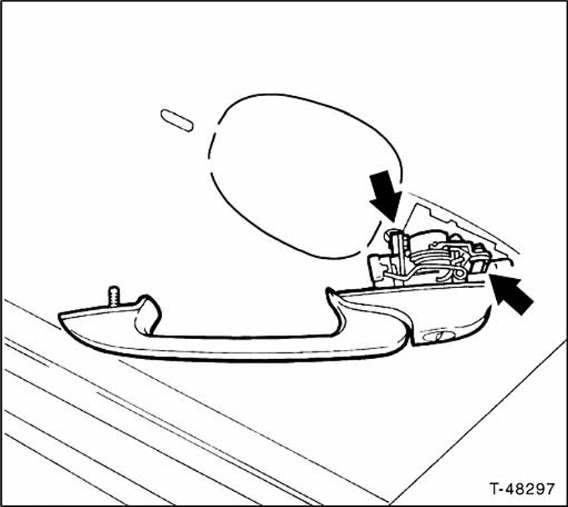

Zughebel zwischen türschloß und außengriff aushängen.
-
Türaußengriff herausnehmen.
Einbau
-
Zughebel zwischen türschloß und außengriff einhängen.
-
Türaußengriff einsetzen und mit schraube und mutter anschrauben.
-
Türverkleidung einbauen.
