Zum austausch der spraydose gehen sie bitte wie folgt vor:

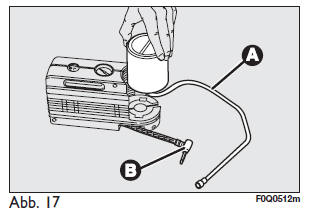

- Den anschluss b-abb. 17 Herausnehmen;
- Die auszutauschende spraydose gegen den uhrzeigersinn drehen und anheben;
- Die neue spraydose einsetzen und im uhrzeigersinn drehen;
- Die spraydose mit dem anschluss b verbinden, und den durchsichtigen schlauch a in die entsprechende aufnahme einsetzen.
