Fiat Bravo Betriebsanleitung :: Zugang zu den sicherungen

Die sicherungen des fahrzeugs sind in drei kästen zusammengefasst:

Verteiler im armaturenbrett abb. 49

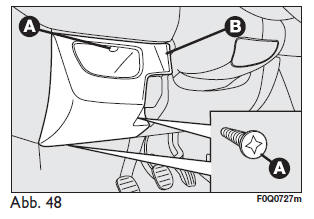

Für den zugang zum sicherungsverteiler im armaturenbrett schrauben sie die drei schrauben a-abb. 48 Ab und entfernen die klappe b.

Verteiler im armaturenbrett


Verteiler im armaturenbrett


Verteiler im motorraum neben der batterie abb. 51

Für den zugang zum sicherungsverteiler neben der batterie müssen die haltefedern a-abb. 50 Gelöst und der schutzdeckel b entfernt werden.

Verteiler im motorraum neben der batterie


Verteiler im motorraum neben der batterie


Verteiler im kofferraum (wo vorgesehen) abb. 52

Für den zugang zum sicherungsverteiler auf der linken seite im kofferraum muss die klappe a-abb. 53.

Verteiler im kofferraum


Verteiler im kofferraum
