Fiat Bravo Reparaturanleitung :: 1,8-/2,0-L-motor
Ausbau
Erzeugt wird die zündspannung durch einzelne zündspulen, die oberhalb jeder zündkerze sitzen.
-
Zündung ausschalten.
-
Öleinfülldeckel abnehmen. Zylinderkopfabdeckung abschrauben - 1 - . Die abbildung zeigt den 1,8-l-motor.
-
Anschlußstecker von jeder zündspule abziehen. Massekabel - 1 - abschrauben.
-
Jede zündspule mit 2 schrauben - 2 - abschrauben und nach oben von der zündkerze abziehen.
Einbau
-
Zündspulen mit zündkerzensteckern einsetzen und mit 2 schrauben anschrauben. Hinweis: der zündkerzenstecker kann nicht getrennt von der zündspule ersetzt werden.
-
Kabelstecker an zündspule einrasten.
-
Massekabel anschrauben.
-
Zylinderkopfverkleidung einbauen. Öleinfülldeckel aufsetzen.
Prüfen

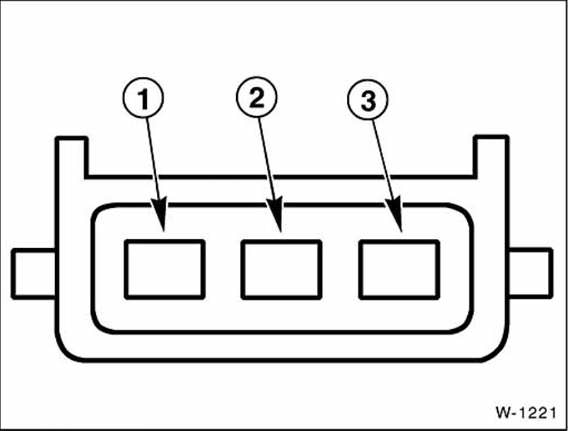

Die abbildung zeigt den stecker an einer zündspule.
-
Klemme 15
-
Klemme 4
-
Klemme 1
-
Ohmmeter zwischen klemme 1 und 15 ( - 1 - und - 3 - ) an die kontakte der zündspule (nicht des steckers) anschließen und primärwiderstand messen.
Sollwert: 1,8-l-motor: 0,60 q
2,0-I-motor 9 / 9 5 - 10/98 0,40 q
2,0-I-motor 11/98-8/00 0,73 q
Achtung: der widerstand der sekundärseite (zwischen zündkerzenanschluß, klemme 4 und masseanschluß) ist nicht meßbar.
