Fiat Bravo Reparaturanleitung :: Mittelkonsole aus- und einbauen
Ausbau
-
Batterie-massekabel (-) abklemmen. Achtung: dadurch werden elektronische speicher gelöscht, wie zum beispiel motor-betriebswerte. Hinweise im kapitel "batterie aus- und einbauen" beachten.
-
Manschette für schalthebel ausclipsen und hochklappen.
-
Boden für hintere ablage heraushebeln und darunterliegende schraube herausdrehen.
-
Aschenbecher herausnehmen und darunterliegende schrauben herausdrehen.
-
Haltelasche für die schalterblende vor dem handbremshebel anheben.
-
Stecker für elektrische außenspiegelverstellung von der rückseite der blende abziehen.
-

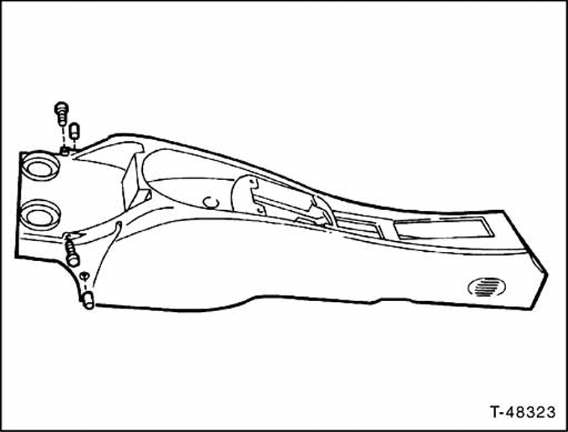

Im vorderen teil der mittelkonsole 2 clips herausdrücken und 2 schrauben herausdrehen.
-
Mittelkonsole nach oben abheben.
Einbau
-
Mittelkonsole einsetzen und mit 2 clips sowie 2 schrauben befestigen.
-
Stecker für elektrische außenspiegelverstellung an der schalterblende aufstecken, blende einrasten.
-
Mittelkonsole hinten anschrauben und boden für hintere ablage einsetzen.
-
Manschette für schalthebel herunterklappen und einclipsen.
-
Batterie-massekabel (-) anklemmen.
-
Zeituhr einstellen.
-
Falls erforderlich, diebstahlcode für radio eingeben.
