Fiat Bravo Betriebsanleitung :: Auswechseln der glühlampe bei einem aussenlicht

Für typ und leistung der lampen siehe den abschnitt "auswechseln einer glühlampe".

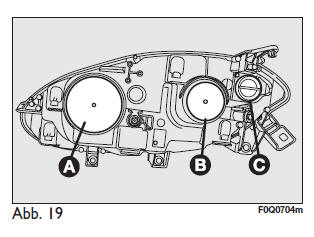

Vordere leuchtgruppe abb. 19

In der vorderen leuchtgruppe befinden sich die lampen für standlicht, abblendlicht, fernlicht und blinker.

Anordnung der lampen in der vorderen leuchtgruppe:

1.  stand- und fernlicht;
2.  abblendlicht;
3.  fahrtrichtungsanzeiger.

Abblendlicht

Bei glühbirnen

Der ersatz der lampe erfolgt in folgender weise:

•  Die schutzkappe a-abb. 19 Abnehmen;

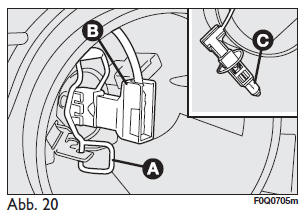

•  Die haltefeder der glühlampe b-abb. 20 Lösen;
•  Den elektrischen steckverbinder b abziehen;
•  Die lampe c herausziehen und auswechseln;
•  Die neue glühbirne einsetzen, wobei darauf zu achten ist, dass das profil des metallteils der lampe in die aufnahme am scheinwerfer eingepasst wird, dann den elektrischen verbinder bwieder aufstecken, und die haltefeder aeinhaken;
•  Den schutzdeckel a-abb. 19 Wieder korrekt aufsetzen.

Bei birnen mit gasentladung (bi-xenon) (wo vorgesehen)

Zur beachtung Der eventuelle ersatz der scheinwerferlampen mit gasentladung (bi-xenon) kann aufgrund der hohen einspeisungsspannung nur durch fachpersonal ausgeführt werden: lebensgefahr! Wenden sie sich dazu an das fiat kundendienstnetz.

Standlicht

Der ersatz der lampe erfolgt in folgender weise:

•  Die schutzkappe a-abb. 19 Abnehmen;

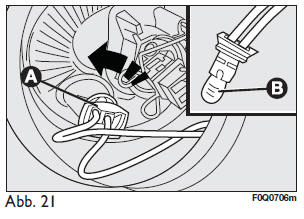

•  Die lampenhalterung a-abb. 21 Gegen den uhrzeigersinn drehen und abziehen;
•  Die lampe b herausziehen und austauschen;
•  Die neue lampe einsetzen, die lampenhalterung a-abb. 21 Wieder einsetzen, und den schutzdeckel wiede korrekt b-abb. 19 Einsetzen.

Fernlicht

Der ersatz der lampe erfolgt in folgender weise:

•  Die schutzkappe a-abb. 19 Abnehmen;

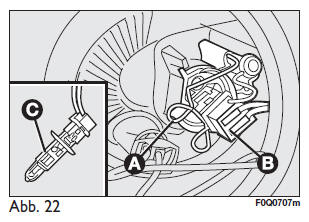

•  Die haltefeder der glühlampe a-abb.

  22 Lösen;

•  Die lampe c herausziehen und auswechseln;
•  Die neue glühbirne einsetzen, wobei darauf zu achten ist, dass das profil des metallteils der lampe in die aufnahme am scheinwerfer eingepasst wird, dann den elektrischen verbinder b wieder aufstecken, und die haltefeder aeinhaken;
•  Die schutzkappe b-abb. 19 Wieder korrekt aufsetzen.

Fahrtrichtungsanzeiger

Vorn

Der ersatz der lampe erfolgt in folgender weise:

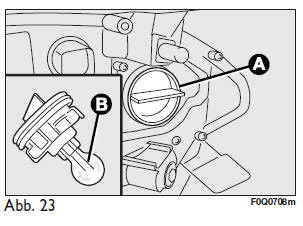

•  Die schutzkappe c-abb. 19 Gegen den uhrzeigersinn drehen;
•  Die lampe b-abb. 23 Herausziehen und auswechseln;
•  Die schutzkappe a wieder korrekt aufsetzen.

Seitliche fahrtrichtungsanzeiger

Der ersatz der lampe erfolgt in folgender weise:

•  Auf das lampenglas a-abb. 24 Einwirken, um die interne feder zusammenzudrücken b, dann die gruppe nach außen abziehen;
•  Die lampenhalterung cgegen den uhrzeigersinn drehen, die mit druck eingesetzte lampe d herausnehmen und austauschen;
•  Die lampenhalterung c wieder in die durchsichtige abdeckung einsetzen und im uhrzeigersinn drehen;
•  Die gruppe wieder einsetzen, wobei die interne feder b hörbar einrasten muss.

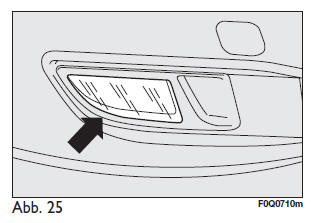

Nebelscheinwerfer abb. 25 (Wo vorgesehen)

Für den austausch der glühlampen der nebelscheinwerfer wenden sie sich bitte an das fiat kundendienstnetz.

Hintere leuchtgruppe

Die hintere leuchtgruppe enthält die glühlampen des standlichts, der fahrtrichtungsanzeiger und des brems- (stopplichts).

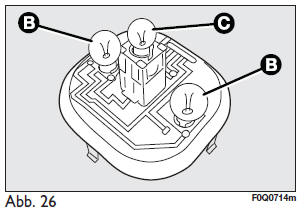

Anordnung der lampen in der vorderen leuchtgruppe abb. 26:

2. stand-/stopplicht (doppelfadenbirne);
3. fahrtrichtungsanzeiger.

Zum auswechseln einer glühlampe wie folgt vorgehen:

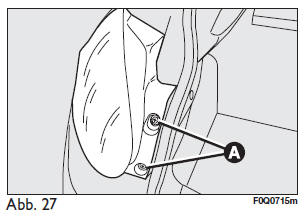

•  Den kofferraum .Ffnen, und die zwei befestigungsschrauben a-abb. 27 Der hinteren leuchtgruppe abschrauben;

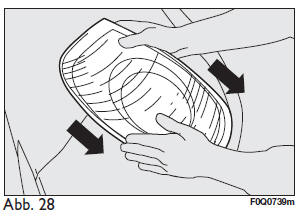

•  Die leuchtgruppe mit beiden h.Nden in pfeilrichtung abb. 28 Herausziehen;

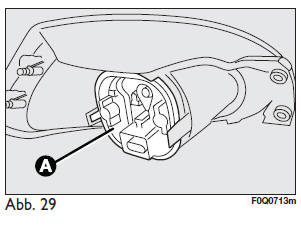

• Den elektrischen steckverbinder abziehen, und durch einwirkung auf die drei halterippen die schutzkappe a-abb. 29 Entfernen; dann die entsprechende lampe auswechseln.

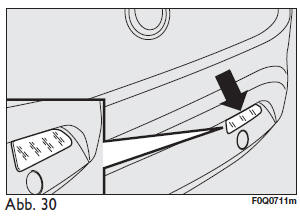

Rückfahrleuchte abb. 30

Zum auswechseln der glühlampen der rückfahrleuchte wenden sie sich bitte an das fiat kundendienstnetz.

Nebelschlussleuchte abb. 31

Zum auswechseln der glühlampen der nebelschlussleuchte wenden sie sich bitte an das fiat kundendienstnetz.

Zum austauschen einer lampe wie folgt vorgehen:

•  Den kofferraum .Ffnen;

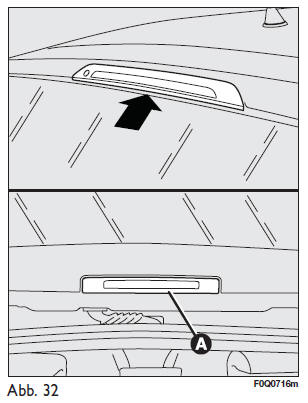

•  Die abdeckung a-abb. 32 Entfernen;

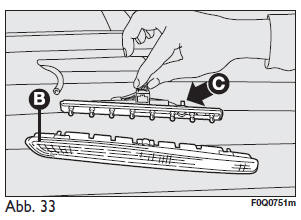

•  Die leuchtgruppe b-abb. 33 Herausziehen, und den elektrischen steckverbinder abziehen;

• Durch einwirkung auf die rippen c-abb. 33 Die lampenhalterung herausziehen;
•  Die mit druck eingesetzte lampe herausziehen und austauschen.
•  Die abdeckung a-abb. 32 Wieder einsetzen, und den kofferraum schließen.

Kennzeichenleuchte

Zum austauschen einer lampe wie folgt vorgehen:

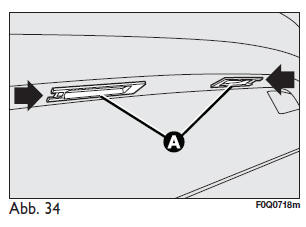

•  Auf den vom pfeil angegebenen punkt einwirken, und die leuchtgruppe a-abb. 34 Entfernen;

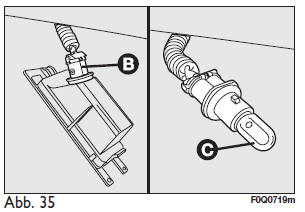

•  Die lampenhalterung b-abb. 35 Im uhrzeigersinn drehen;
•  Die lampe c herausziehen und auswechseln.
