Fiat Bravo Reparaturanleitung :: Relaisbelegung

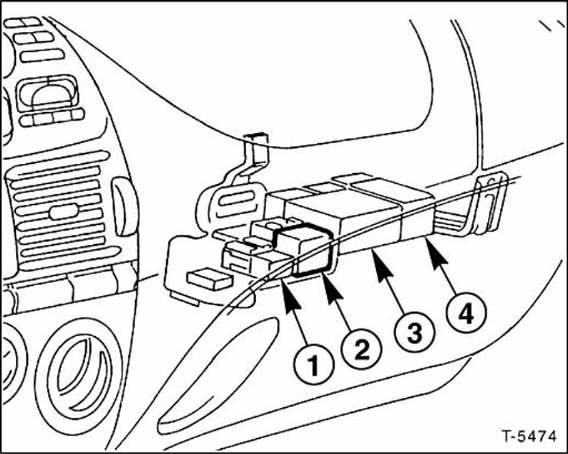

Relais hinter handschuhkastenabdeckung

Relais hinter handschuhkastenabdeckung

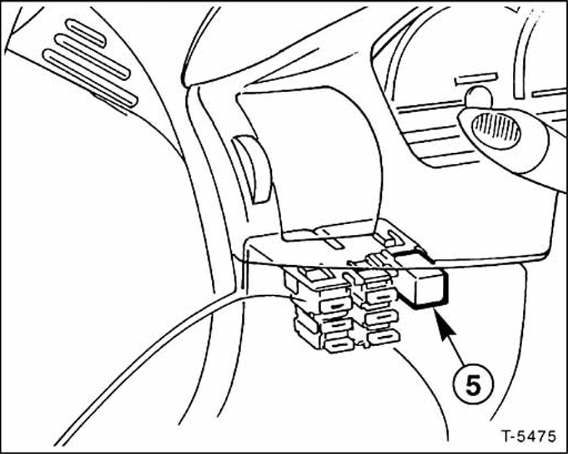

Relais neben oberem sicherungshalter

Relais neben oberem sicherungshalter

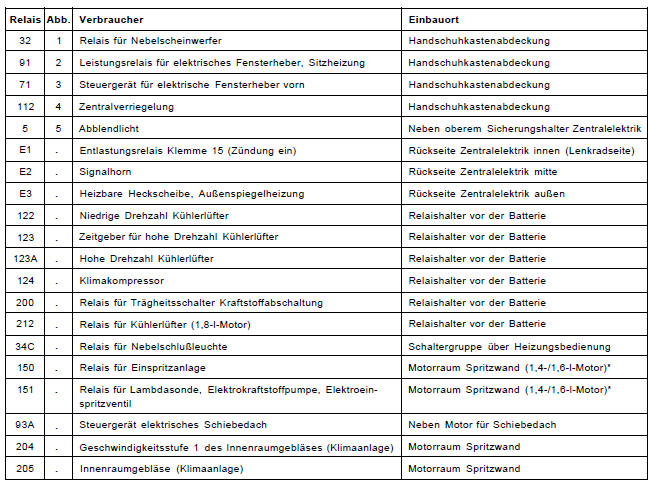

Relaisbelegung


*) Relais und sicherungen für einspritzanlage siehe auch seite 94.
