Fiat Bravo Reparaturanleitung :: Speziell 2,0-l-motor
Ausbau

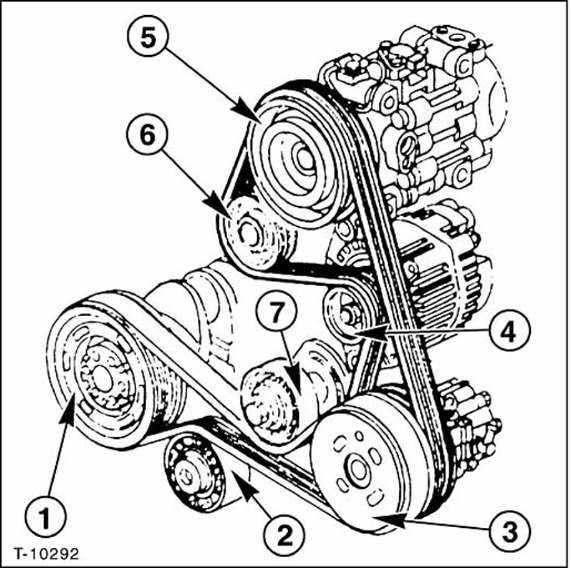

Riemenverlauf: 1 - kurbelwelle; 2 - umlenkrolle; 3 - servopumpe; 4 - generator; 5 - klimakompressor; 6 - automatischer riemenspanner für keilrippenriemen nr. 1; 7 - Automatischer riemenspanner für keilrippenriemen nr. 2.
Hinweis: bei ausführung ohne klimaanlage entfallen räder - 5 - und - 6 - . Der keilrippenriemen nr. 1 Wird dann durch lösen und schwenken des generators gespannt.
-
Keilrippenriemen nr. 1 Durch lösen der mittleren schraube des riemenspanners - 6 - entspannen. Beim lösen der mittleren schraube wird die spannung der innenfeder des riemenspanners verringert.
-
Keilrippenriemen nr. 2 Durch lösen der mittleren schraube des riemenspanners - 7 - entspannen.
Einbau
-
Keilrippenriemen auflegen. Schrauben der riemenspanner entlasten.
Achtung: die vorgespannte feder der riemenspanner gewährleistet die korrekte spannung der riemen nach einigen motorumdrehungen.
