Fiat Bravo Reparaturanleitung :: Steckerleiste/warnblinkschalter aus- und einbauen
Ausbau
-
Seitliche blenden - 1 - mit kleinem schraubendreher heraushebeln.
Dabei papierpolster oder lappen unterlegen, damit die verkleidung nicht beschädigt wird.
-
Darunterliegende innensechskantschrauben -pfeile- mit 3 mm-lnbusschlüssel herausdrehen. 4 - Gebläseschalter.
-

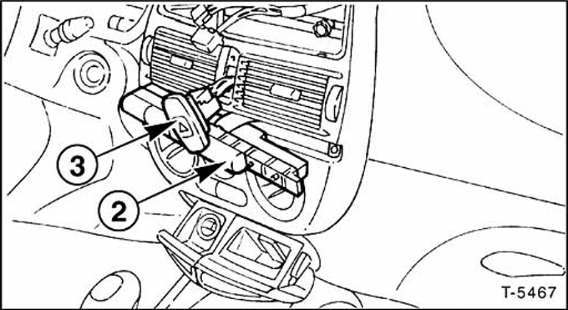

Steckerleiste - 2 - abnehmen und steckverbindung trennen.
-
Warnblinkschalter - 3 - mit kleinem schraubendreher heraushebeln.
Dabei papierpolster oder lappen unterlegen, damit die verkleidung nicht beschädigt wird.
-
Mehrfachstecker abziehen.
Einbau
-
Mehrfachstecker am warnblinkschalter aufstecken, schalter in die vorgesehene öffnung eindrücken und einrasten.
-
Elektrische leitungen an der steckerleiste aufstecken.
-
Steckerleiste einsetzen und anschrauben.
-
Seitliche blenden aufdrücken.
