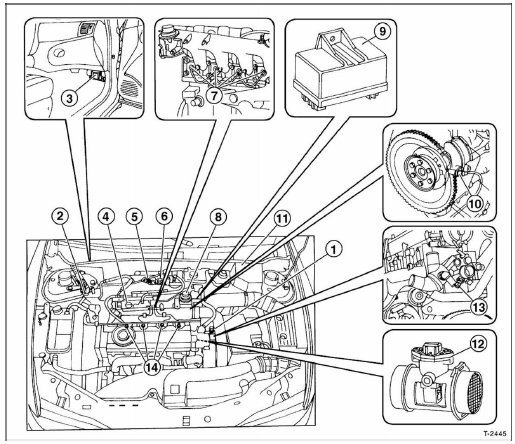

Technische details der dieseleinspritzanlage

Lufttemperaturfühler
Diagnosestecker
Elektronisches steuergerät
Einspritzpumpe
Leerlaufdrehzahlventil
Ventil für egr-system ein/aus
Vorglühkerzen
Abgasrückführventil (egr)
Vorglührelais
Drehzahlfühler
Sicherung für vorglühung
Luftmengenmesser
Kühlmitteltemperaturfühler
Einspritzventile
Legende für alle schaltpläne
